Descriere

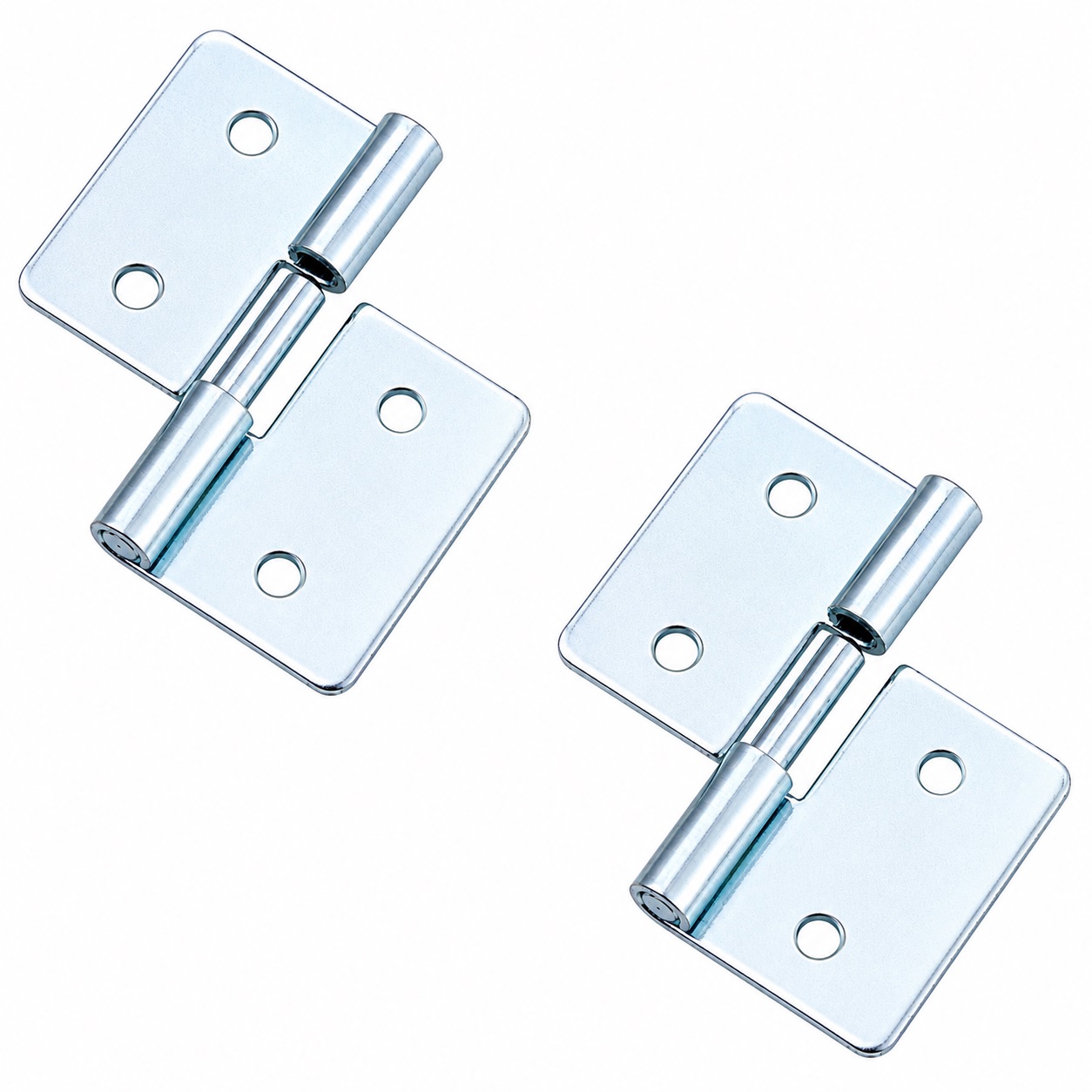

Balama compactă de ridicare din 2 piese, realizată din oțel robust, suprafață: galvanizată, galbenă, B-56-L (10149), înălțime: 35 mm (1-3/8″), versiune: stânga, capacitate de încărcare: 2 kg (5 lbs)
Aplicație:
Balamale robuste plug-in pentru uși mici, trape de întreținere, carcase electronice și multe altele.
Versiune: stânga. Pentru uși și clapete cu balamale stânga.
Balamala compactă cu împins B-56-L este folosită pentru conectarea mobilă a ușilor mici, clapetelor și pieselor de carcasă.
Datorită construcției din două părți, ușa poate fi ridicată de pe balamaua montată permanent dacă este necesar, fără a fi nevoie să desfileteze balamala.
Versiunea stângă permite utilizarea țintită cu uși și clapete de echipament balamale corespunzător spre stânga.
Cu o înălțime de doar 35 mm (1-3/8″), balamaua este deosebit de potrivită pentru carcase compacte ale dispozitivelor, instrumente de măsurare, precum și pentru echipamente electronice și tehnice.
Placa de oțel laminată la rece asigură o construcție stabilă, în timp ce suprafața galvanizată și cromată protejează oțelul de coroziune.
Când se folosesc două balamale montate una peste alta, balamala ridicabilă B-56-L este potrivită pentru uși ușoare cu o greutate de referință de 2 kg.
Balamalele posterului B-56-L de înaltă calitate sunt perfecte pentru, printre altele:
- Carcase pentru dispozitive
- Dispozitive audio
- Dispozitive de comunicații
- Instrumente de măsurare
- Uși mici
- Trape de întreținere
- Locuinţe
Detalii tehnice:
- Versiune: stânga
- Greutate: 8 g (pentru 2 piese: 16 g)
- Capacitate de încărcare (capacitate de încărcare): 2 kg (5 lbs) – pentru 2 piese
- Înălțime: 35 mm (1-3/8″)
- Disponibil în 2 versiuni: stânga (B-56-L) și dreapta (B-56-R)
- Instalare ușoară, stabilă
- Balama compactă push-in pentru uși mici
- Construcție detașabilă în două piese
- Ușa sau clapetele pot fi îndepărtate fără a desface balamala
- Grosimea materialului: 0,8 mm (1/32″)
- Tratament de suprafață MFZn-C
- 4 găuri de montare
- ⌀3 mm (1/8″) cu știft de balama
- Potrivit pentru instrumente de măsurare și dispozitive tehnice
- Conform cu RoHS10
- Galvanizat, galben
- din oțel, robust
- Calitate înaltă a mărcii de la TAKIGEN®
Suprafață:
- Galvanizat, galben
- Suprafața galvanizată protejează împotriva ruginii și coroziunii
Adunare:
- Fixarea se face cu șuruburi de aproximativ ⌀2,3 până la 2,5 mm, de preferat cu lentilă sau cap rotund (nu inclus)
- Balamaua push-in B-56-L este poziționată pe ușă sau clapetă și pe cadrul sau carcasa asociată
- Fii atent la versiunea cu balama stângă, astfel încât balamaua să fie montată pentru a se potrivi cu o ușă cu balamala stângă sau o clapetă de echipament
- În primul rând, pozițiile celor patru găuri de montare trebuie marcate conform modelului găurilor
- În funcție de materialul folosit, trebuie apoi găurite potrivite pentru fixare sau pre-găurituri
- Cele două jumătăți ale balamalei sunt atașate de componenta mobilă și cea fixă cu șuruburi potrivite
- Axele balamalei a cel puțin două balamale montate una peste alta trebuie să se alinieze exact
- Apoi partea mobilă este atașată de pinul balamalei de sus
- Pentru a îndepărta ușa sau clapeta, aceasta este ridicată și scoasă de pe balamaua montată permanent
Dimensiunile:
- Înălțimea totală a balamalei de ridicare B-56-L: 35 mm (1-3/8″)
- Lățime totală, desfășurată: 24 mm (15/16″)
- Grosimea materialului: 0,8 mm (1/32″)
- Distanță verticală a găurilor: 19 mm (3/4″)
- Distanță orizontală pentru găuri: 14 mm (35/64″)
- Găuri de montare: 4 x ⌀2,5 mm (3/32″)
- Știft de balama: ⌀3 mm (1/8″)
- Diametrul exterior al rolei balamalei: aprox. ⌀5 mm

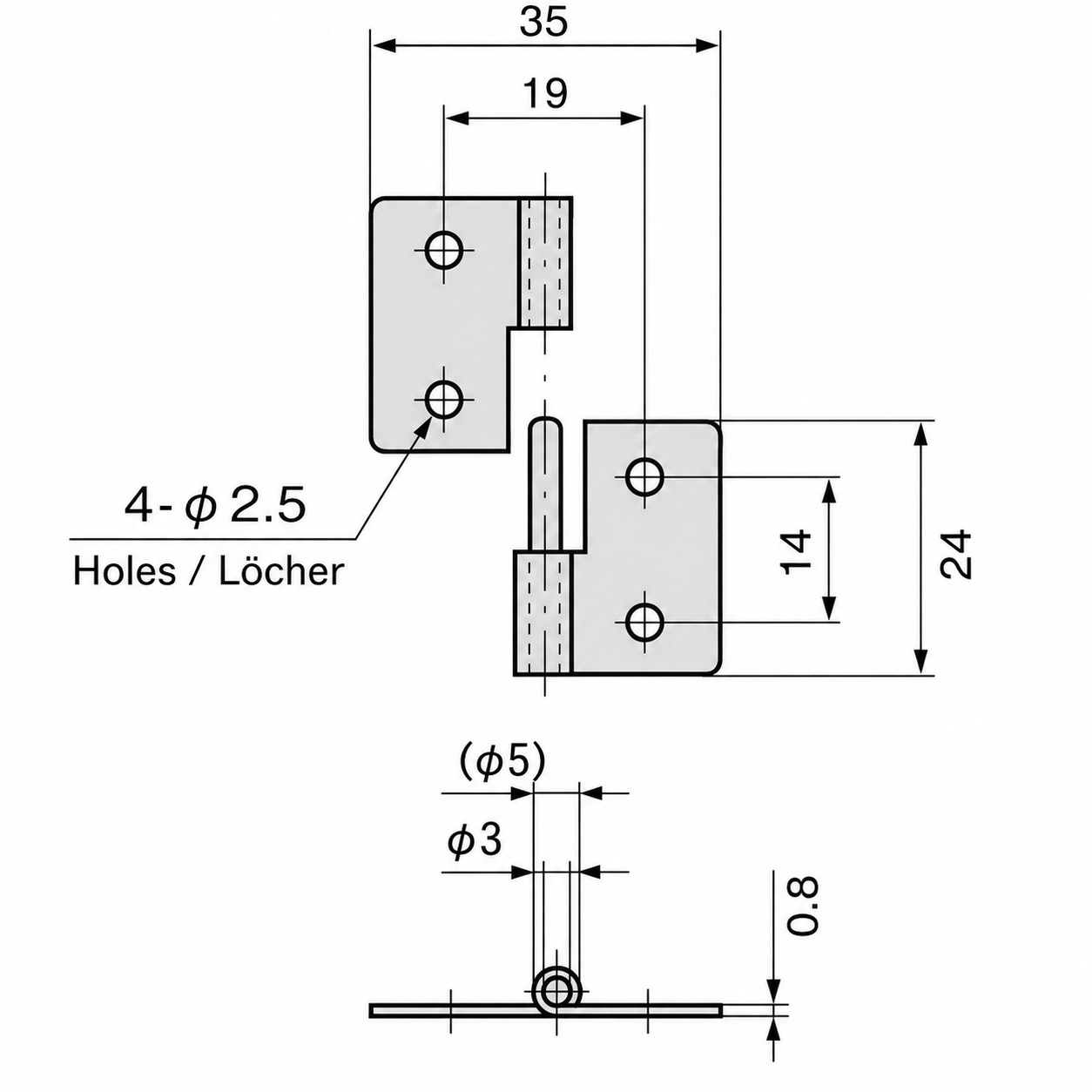

Pentru mai multe dimensiuni și detalii , consultați desenul tehnic.
Material:
- Balamalele flagship ale B-56-L sunt fabricate din oțel robust
- Oțelul este ideal pentru accesorii de mobilier și industriale deoarece este atât robust, cât și durabil, ceea ce asigură o rezistență ridicată și o durată de viață lungă a acestora
Inclus în livrare:
- Balama plug-in B-56-L (10149) în 2 piese, realizată din oțel robust, galvanizat, galben, 35 mm (1-3/8″), versiune: stânga
- Acest articol nu include șuruburi de montare
Numerele de articol ale producătorului:
- ID articol: 10149
- Număr articol: B-56-L
Producător: TAKIGEN (Japonia)
