Descriere

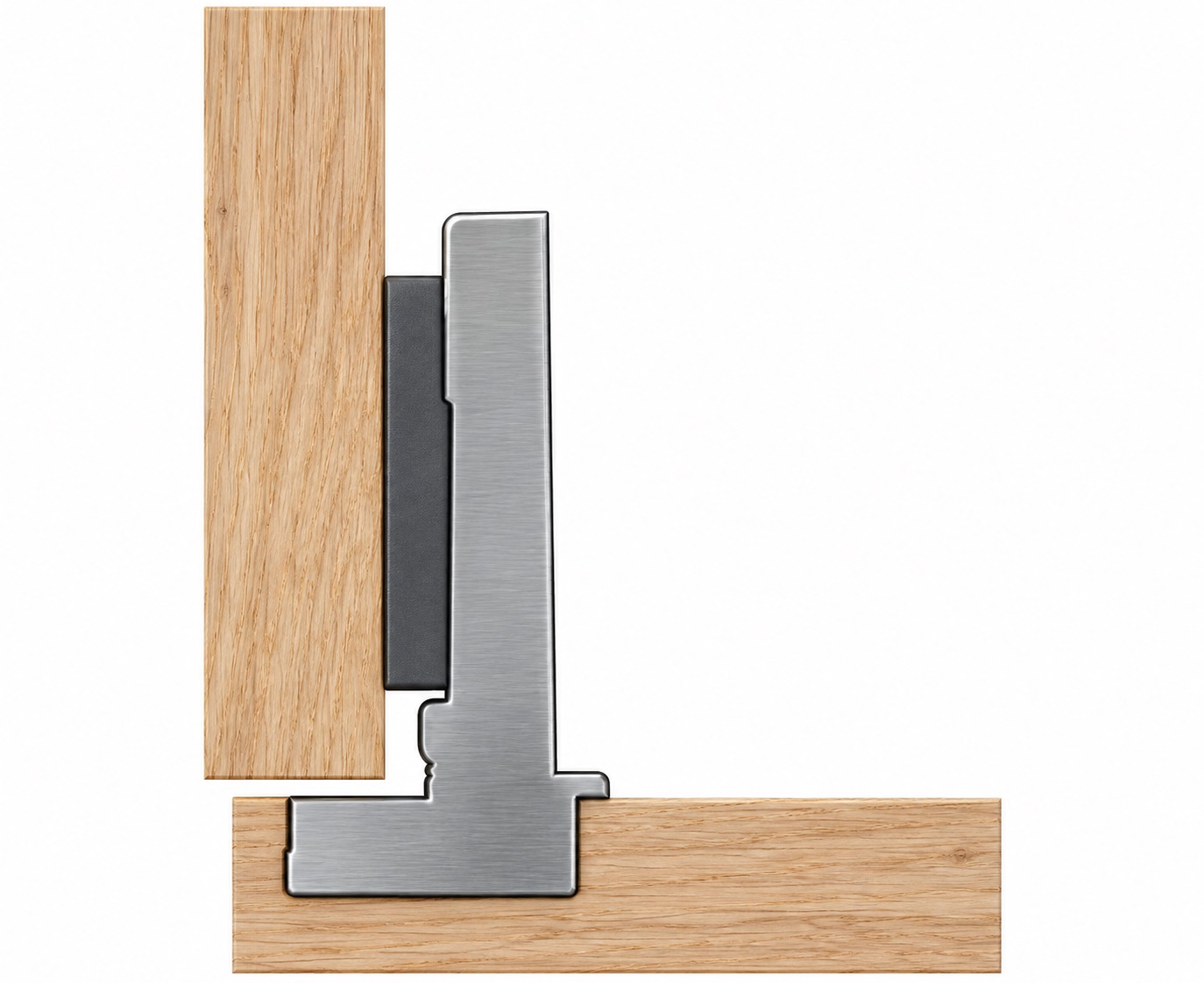

Balama de vase rezistentă la coroziune de înaltă calitate, suport: complet susținută (prezent), realizată din oțel inoxidabil solid (oțel inoxidabil), suprafață: naturală (neprocesată), 9289590, proiectare: placă de montare cu distanță de 0 mm
Aplicație:
Balamale pentru mobilier din oțel inoxidabil rezistent la coroziune pentru mobilier de exterior și multe altele.
Design: Placă de montare cu distanță de 0 mm. Placă de montare cu distanță de 0 mm, pentru cantități normale sau mai mari.

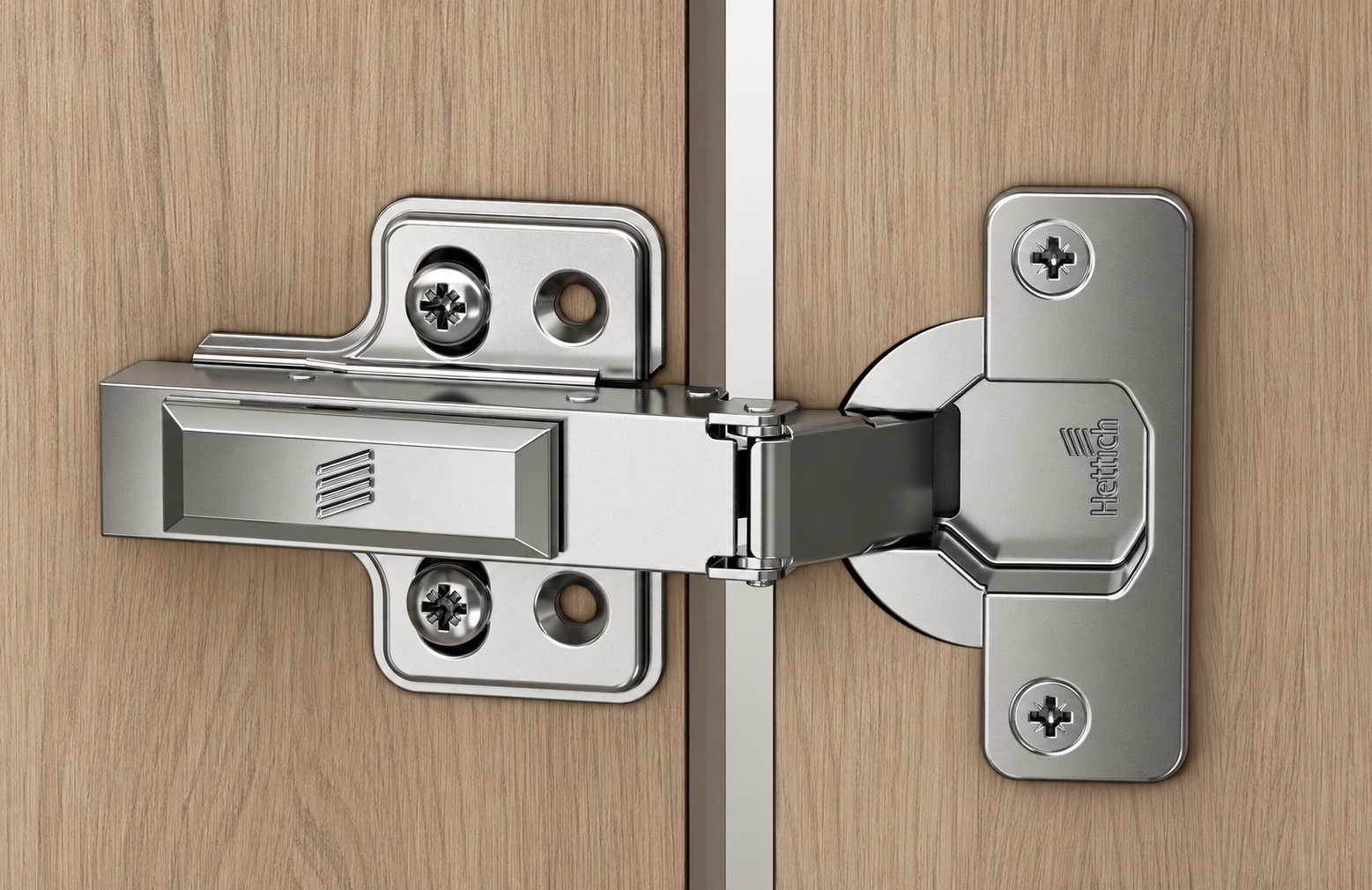

Hettich Veosys 105° este o balama rezistentă la coroziune din oțel inoxidabil pentru uși de mobilier interioare și exterioare existente.
Amortizarea integrată frânează ușa la închidere și asigură un proces de închidere silențios și controlat, chiar și la temperaturi exterioare scăzute și ridicate.
Un unghi de auto-strângere de 35° susține închiderea independentă a ușii și crește ușurința utilizării.
Datorită tehnologiei clip-on, brațul balama poate fi prins rapid pe placa de montare Veosys furnizată (înălțime: 0 mm) fără unelte.
Suportul și adâncimea sunt reglate direct pe balama, în timp ce ajustarea înălțimii se face prin placa de montare, permițând alinierea precisă a ușii.
Combinația dintre oțel inoxidabil, rezistența testată la coroziune și unghiul de deschidere de 105° este deosebit de potrivită pentru construcții durabile de mobilier în bucătării, băi, spații exterioare, de wellness, laboratoare și zone contractuale.
Balamalele de mobilier de înaltă calitate 9289590 sunt perfecte, printre altele:
- Baie
- Mobilier de laborator
- Facilități spitalicești
- Uși de mobilier
- Uși de dulapuri
- Dulapuri de bucătărie
- Mobilier de sală
- Mobilier de wellness
- Bucătării de grădină
- Mobilier de exterior
Detalii tehnice:
- Design: Placă de montare cu distanță de 0 mm
- Greutate: 94,7 g
- Dimensiune: 114,9 mm (4-17/32″)
- Ediție: complet suprafețită (prezent)
- Instalare ușoară, stabilă
- Pentru ușile de mobilier existente
- Unghiul fasciculului 105°
- Ghiveciu articulat cu ⌀35 mm
- Adâncimea ghiveciului 11,5 mm
- Pentru grosimi ale ușilor între 14 și 22 mm
- Modelul de foraj TH 52 x 5,5 mm
- Cu amortizare integrată
- Cu sistem de închidere automată
- Unghi de strângere automată 35°
- Cu tehnologie de prindere
- Reglaje a suportului ±2,5 mm
- Ajustare a adâncimii +2 mm / -1,5 mm
- Ajustarea înălțimii prin placa de montare
- Rezistent la coroziune, testat NSS 120 de ore
- Clasificarea calității EN 15570, Nivelul 2
- Pentru aplicații interioare și exterioare
- Pentru uși cu cadru din lemn cu o lățime de profil de 50 mm sau mai mult
- Pentru uși cu cadru din aluminiu cu o lățime de profil de 50 mm sau mai mult
- Placa de montare Veosys asortată includea
- Unghiul de deschidere poate fi redus la 90° cu limitator opțional
- Natural (neprelucrat)
- Rezistent la intemperii, fără rugină sau rezistent la coroziune
- Calitate înaltă a brandului de la Hettich
Suprafață:
- Natural (neprelucrat)
- Suprafața materialului rămâne vizibilă și nu este acoperită de un strat suplimentar
Adunare:
- Fixarea se face cu 4 șuruburi din oțel inoxidabil ⌀3,5 x 16 mm cu cap înțepenit (neinclus)

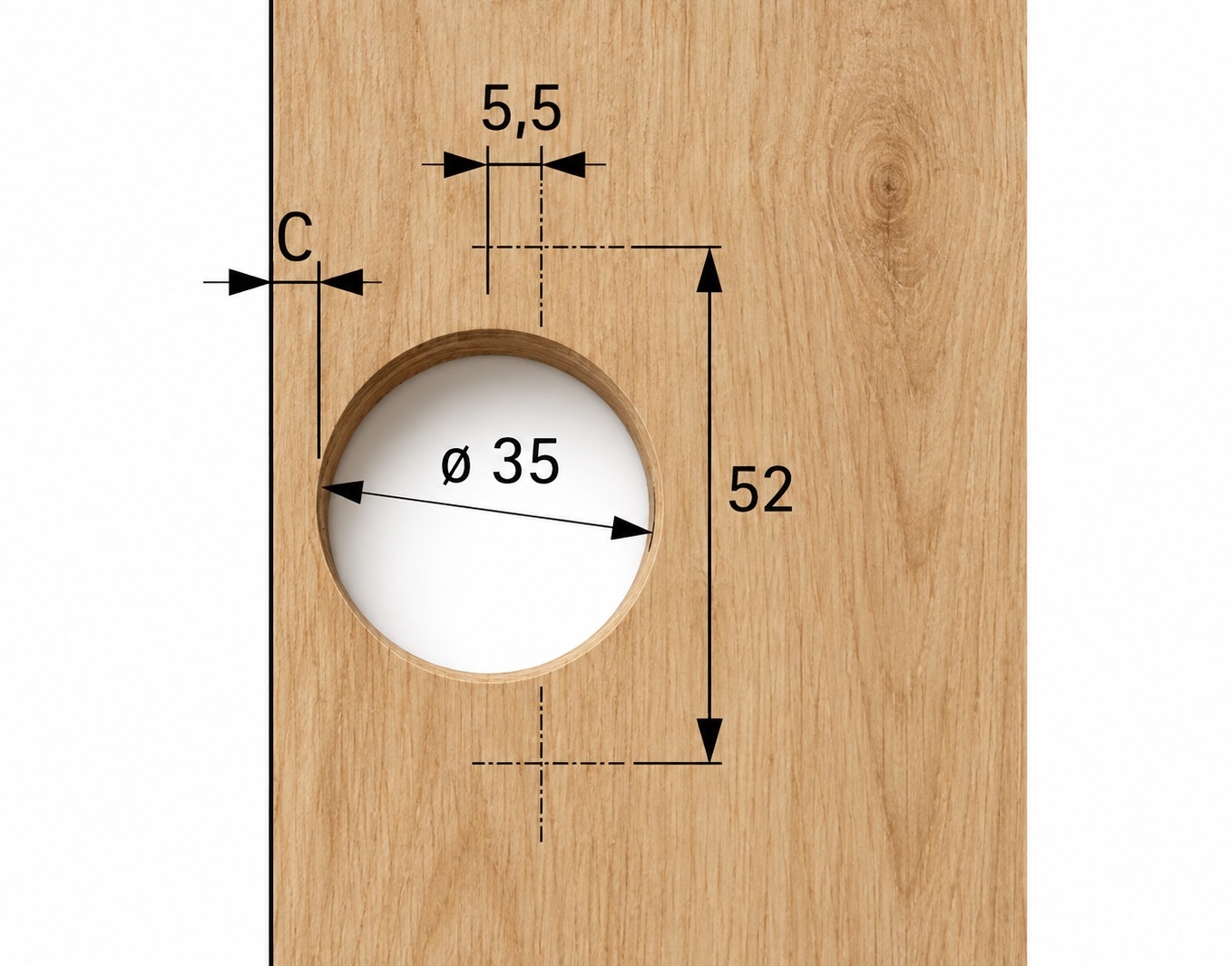

- Balamaua are 2 găuri de montare pe cupa balamalei. Mai întâi, trebuie făcută o gaură pentru cupă cu o adâncime de ⌀35 mm și 11,5 mm în ușa mobilei; apoi cele două puncte de prindere sunt pregătite conform modelului de foraj TH 52 x 5,5 mm.
- Balamaua cupei este atașată de ușă cu două șuruburi învelite ⌀3,5 x 16 mm.

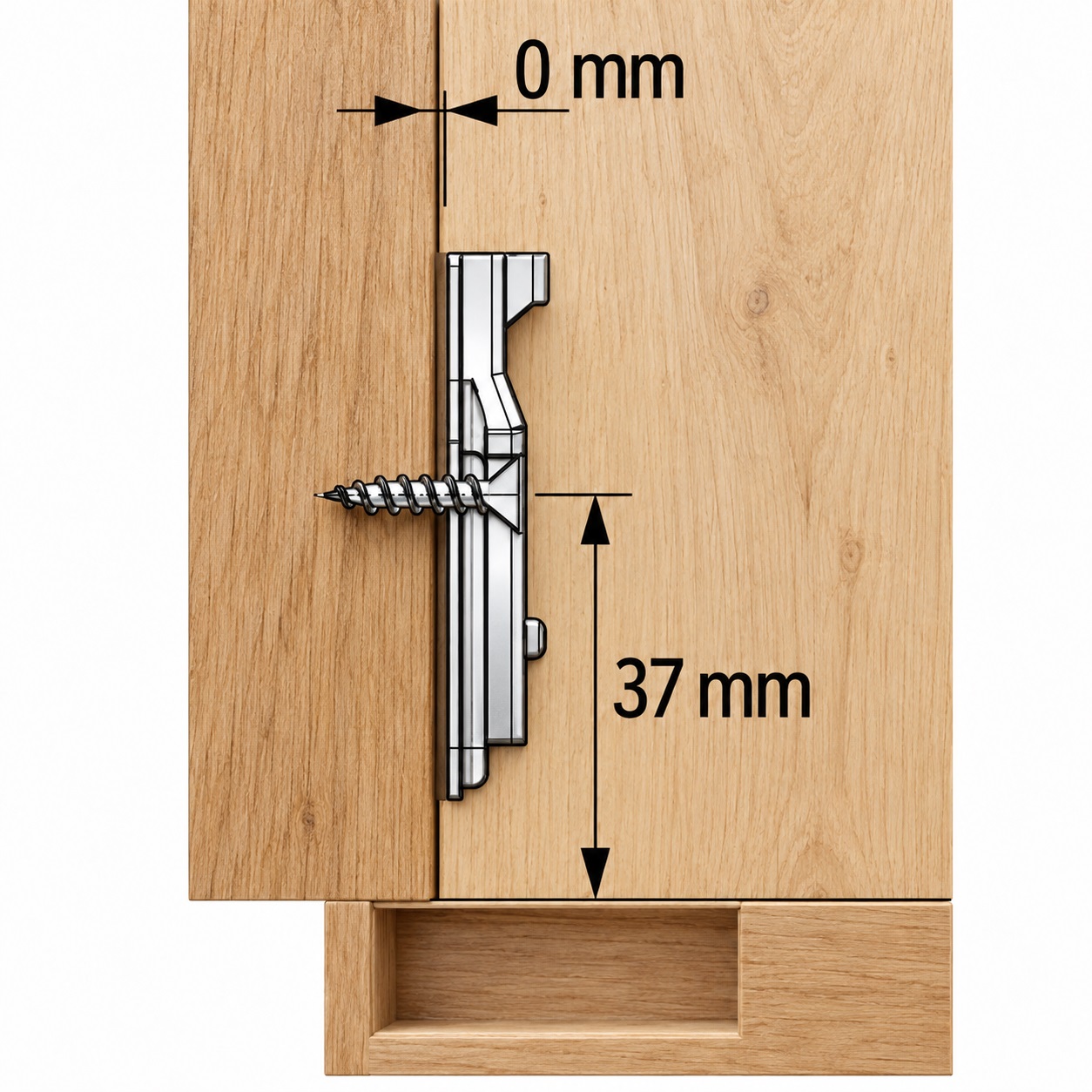

- Apoi, placa de montare Veosys furnizată (înălțime: 0 mm) este montată pe corpul mobilierului.
- Brațul balama este plasat pe placa de montare și fixat la loc folosind tehnica clip-on.
- Suportul ușii și adâncimea sunt apoi ajustate folosind șuruburile de reglaj de pe balama și înălțimea prin placa de montare. (pentru mai multe detalii, vezi desenul de asamblare)
Dimensiunile:
- Lungime totală: 114,9 mm (4-17/32″)
- Lățime totală: 62,6 mm (2-15/32″)
- Înălțime totală: 25 mm (63/64″)
- Înălțimea plăcii de montare: 0 mm
- Diametrul ghiveciului: ⌀35 mm (1-3/8″)
- Adâncimea ghiveci: 11,5 mm (29/64″)
- Modelul de găurire: 52 x 5,5 mm (2-3/64″ x 7/32″)
- Distanță între oale: 3 – 7 mm (aprox. 1/8″ – 9/32″)
- Grosimea ușii: 14 – 22 mm (aprox. 35/64″ – 55/64″)
- Lățimea minimă a profilului pentru uși cu cadru din lemn și aluminiu: 50 mm (1-31/32″)
- Unghiul fasciculului: 105°
- Ajustarea suportului: ±2,5 mm (aprox. ±3/32″)
- Ajustare a adâncimii: +2 mm / -1,5 mm (aprox. +5/64″ / -1/16″)
Pentru mai multe dimensiuni și detalii , consultați desenul tehnic.
Material:
- Balamalele de mobilier 9289590 sunt realizate din oțel inoxidabil masiv (oțel inoxidabil)
- Oțelul inoxidabil se caracterizează prin rezistență ridicată la coroziune, durabilitate și stabilitate mecanică
- În plus, oferă o rezistență crescută la căldură și oxidare comparativ cu oțelul convențional, ceea ce îl face deosebit de potrivit pentru accesorii exigente de mobilier și componente industriale.

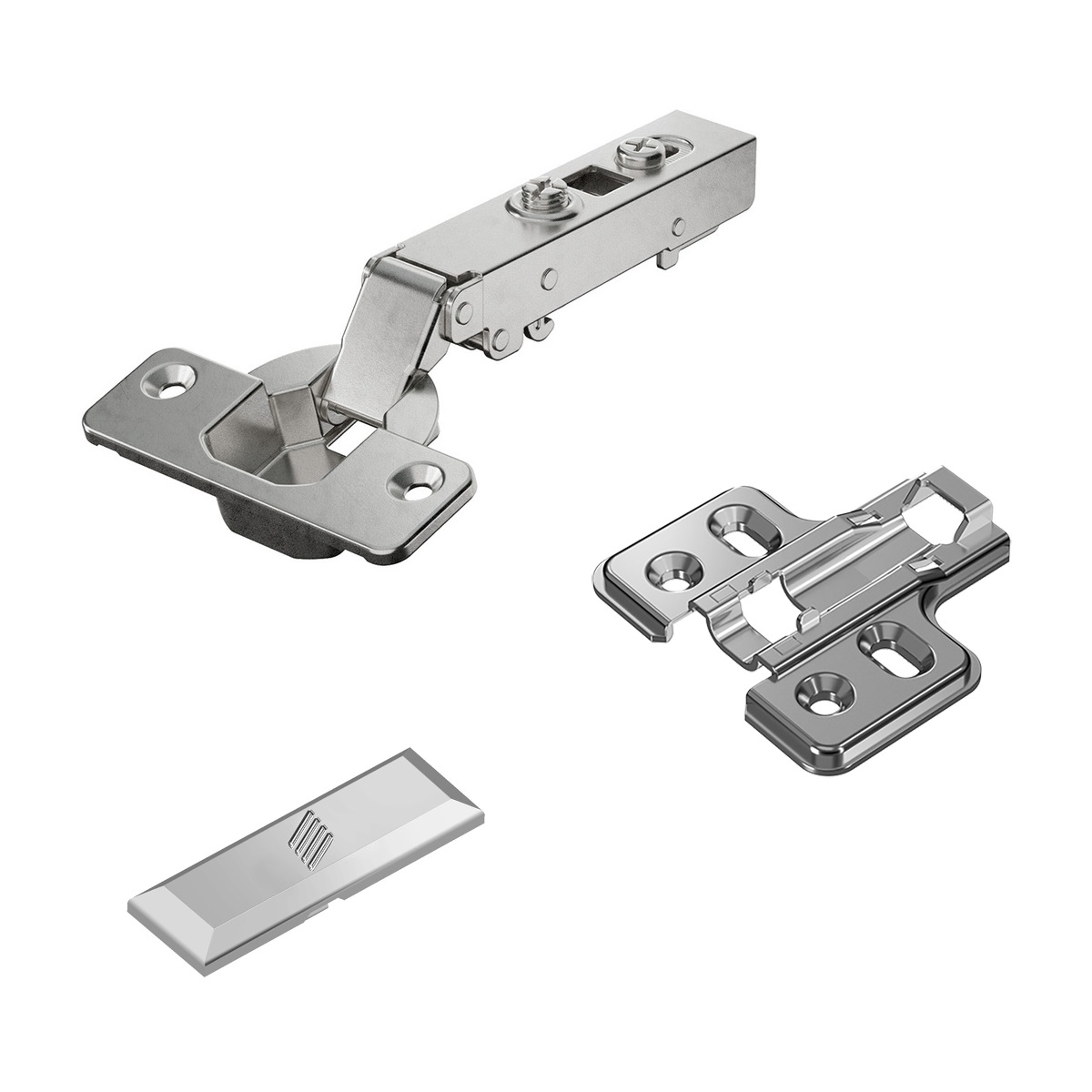

Inclus în livrare:
- Balama de mobilier dintr-o singură piesă din oțel inoxidabil 9289590 din oțel inoxidabil masiv, versiunea naturală (neprocesată), placă de montare cu distanță de 0 mm
- O placă de montare în formă de cruce 9289598, realizată din oțel inoxidabil, înălțime: 0 mm
- capac de acoperire dintr-o singură bucată pentru brațul balamalei, 9289610, realizat din oțel inoxidabil
- Acest articol nu include șuruburi de montare
Informații suplimentare:
Numerele de articol ale producătorului:
- ID articol: 9289590 și 9289598
- Număr GTIN (EAN, UPC): 4023149257445 și 4023149257476
Producător: Hettich
