Descriere
Masă de înaltă calitate, realizată din aliaj robust de aluminiu (aluminiu), suprafață: aspect din oțel inoxidabil, anodizat, 2046369, lungime de extensie: 750 mm (29-17/32″), capacitate de încărcare: 60 kg (132 lbs)
Aplicație:

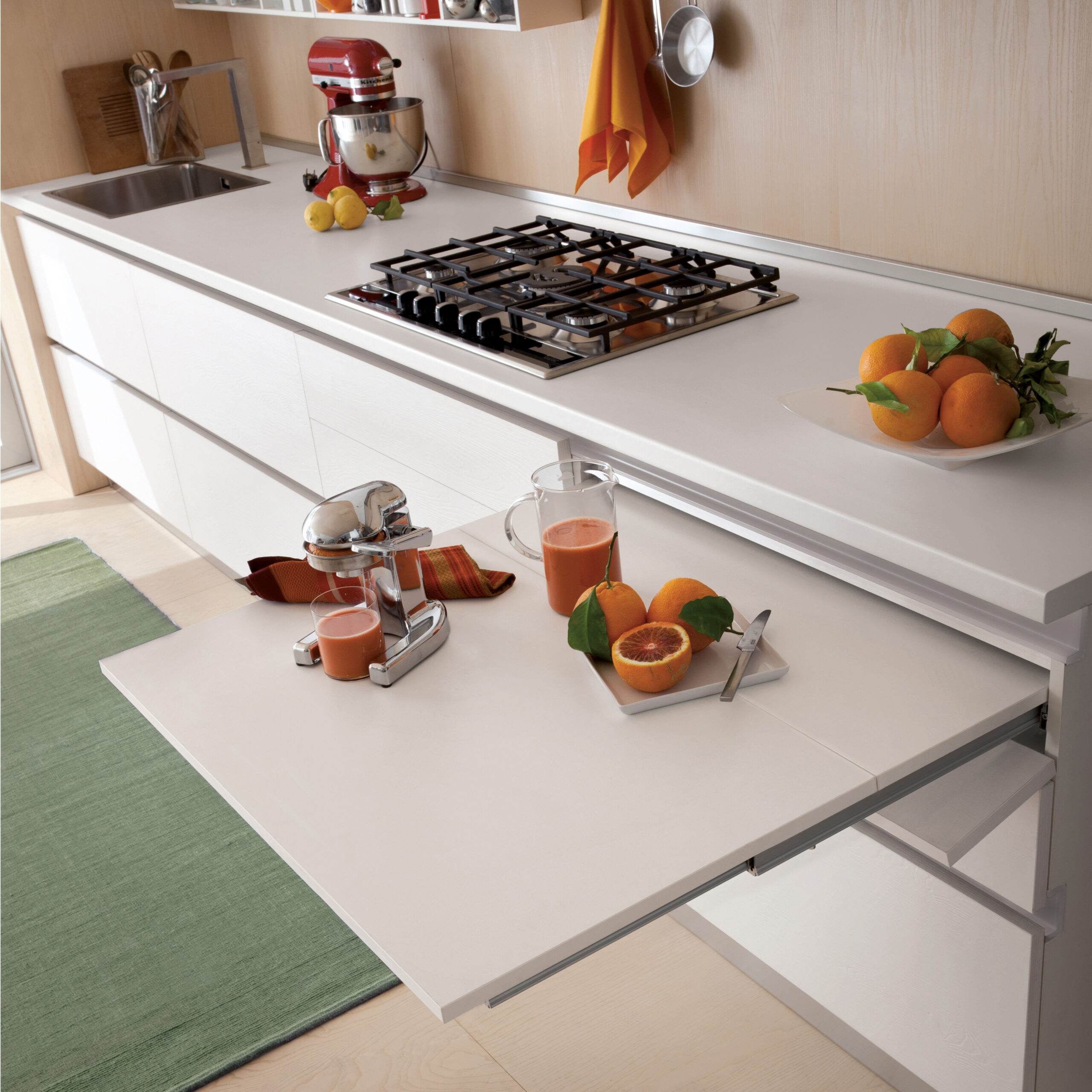

Masă extensibilă robustă pentru dulapuri de bucătărie, dulapuri de bază, mobilier de bucătărie, mese extensibile, mese pliabile și multe altele.
Montarea mesei extensibile permite 2046369 o masă sau suprafață de lucru extensibilă, apoi cu balamale, care este ascunsă într-un cadru de mobilier pentru a economisi spațiu.
Cu o lungime extragerătoare de 750 mm (29-17/32″), sistemul creează o zonă suplimentară generoasă utilizabilă atunci când este necesar și rămâne aproape complet ascuns în mobilier când este închis.
Este potrivit pentru lățimi de carcasă de la 300 mm (11-13/16″) până la 1200 mm (47-1/4″), cu o adâncime minimă de instalare de 545 mm (21-29/64″) și, prin urmare, poate fi folosit flexibil în mobilier de bucătărie și living.
Capacitatea de încărcare de până la 60 kg permite o utilizare stabilă ca suprafață de luat masa, de lucru sau de depozitare.
O încuietoare atunci când este extinsă previne inserția neintenționată și crește siguranța în timpul utilizării.

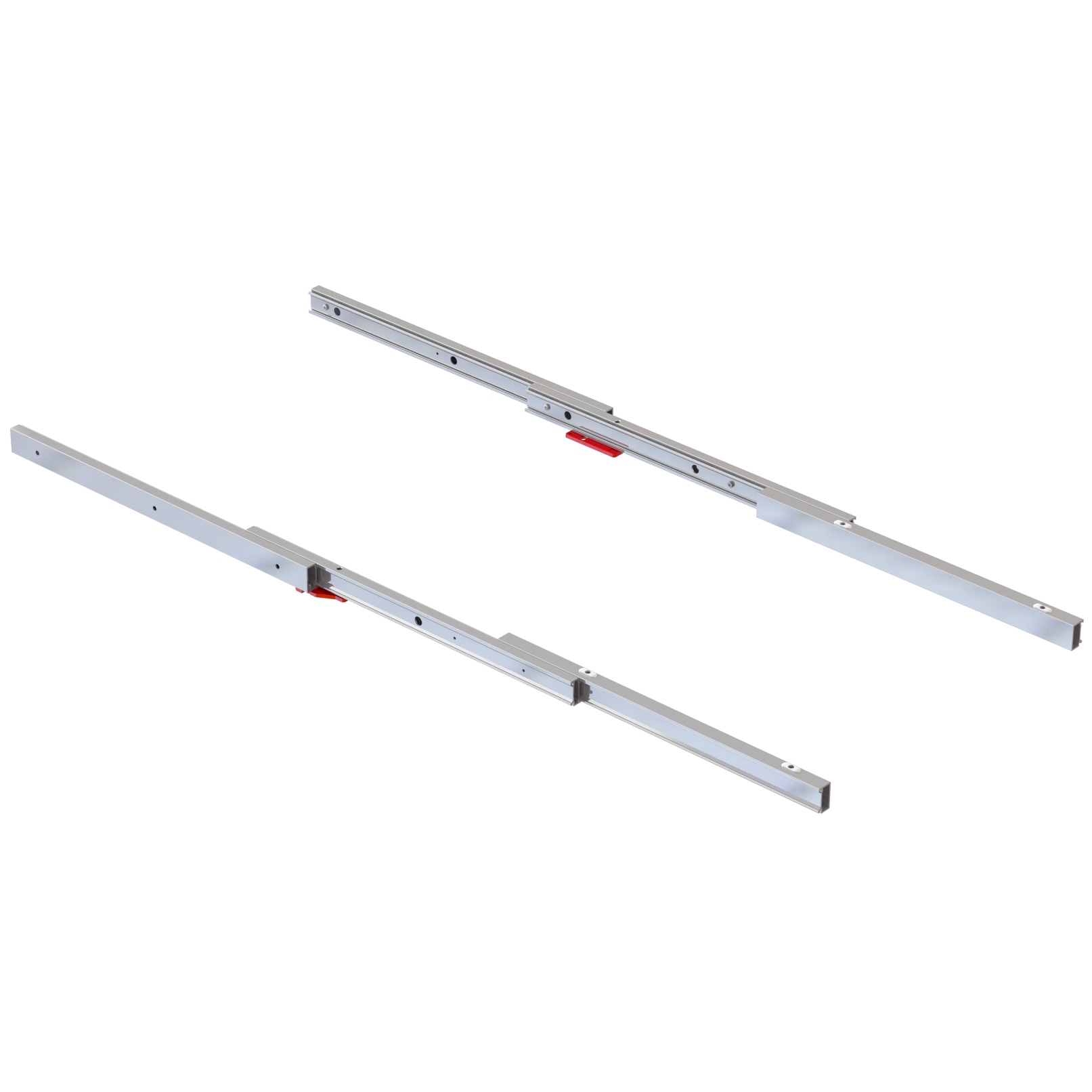

Profilurile ghidaj, realizate din aluminiu anodizat extrudat de culoarea oțelului inoxidabil, combină greutate moartă redusă, rezistență la coroziune și un aspect de înaltă calitate.
Desenele de masă de înaltă calitate 2046369 sunt perfecte, printre altele:
- Mese de mic dejun
- Mese de sufragerie
- Suprafețe suplimentare de lucru
- Desktopuri
- bucătării mici
- Mobilier pentru casă
- Mobilier pentru birouri de acasă
- Dulapuri de bucătărie
- Dulapuri de bucătărie
- Mobilă de bucătărie
- Tabele extensibile
- Mese pliabile
Detalii tehnice:
- Greutate: 3000 g
- Capacitate de încărcare: 60 kg (132 lbs)
- Lungimea sertarului: 750 mm (29-17/32″)
- Instalare ușoară, stabilă
- Pentru lățimi de module de la 300 mm (11-13/16″) până la 1200 mm (47-1/4″)
- Adâncimea minimă de instalare: 545 mm (21-29/64″)
- Înălțime minimă de instalare: 110 mm (4-21/64″)
- Poate fi integrat în corpul mobilierului pentru a economisi spațiu
- Suprafață extensibilă și cu balamale
- Blocare de siguranță când este extinsă
- Protecție împotriva inserției neintenționate
- Profiluri ghidaj realizate din aluminiu extrudat
- Potrivit pentru mobilier de bucătărie și casă
- Deosebit de potrivit pentru camere mici
- Blaturile mesei pot fi adaptate individual la lățimea carcasei
- Blaturile mesei care nu fac parte din sistemul hardware
- Model nr.: Coktail Reverse H35
- Aspect otel inoxidabil, anodizat
- Aliaj de aluminiu, aluminiu, robust
- Calitate înaltă a mărcii de la UMAXO®
Suprafață:
- Aspect otel inoxidabil, anodizat
Adunare:
- Fixarea se face cu 6x șuruburi M6 x 12 mm și 4x M6 x 45 mm, precum și cu 10x șuruburi cu inserții filetate M6 (neincluse)
- Găuri de montare în lemn ce trebuie pregătite: 10 găuri cu o adâncime de ⌀8 mm și 13 mm pentru inserțiile filetate M6, dintre care șase sunt pentru fixarea în corp și patru pentru placa de retragere
- În primul rând, corpul mobilierului trebuie pregătit cu o lățime de 300 până la 1.200 mm, o adâncime de instalare de cel puțin 545 mm și o înălțime liberă de cel puțin 110 mm
- Apoi, blaturile mesei trebuie tăiate conform lățimii modulului L, iar găurile de fixare trebuie făcute conform modelului de foraj specificat
- Inserțiile filetate M6 sunt introduse în găurile de ⌀8 x 13 mm
- Ghidajele stânga și dreapta sunt apoi atașate de corp cu șuruburile M6 x 12 mm furnizate
- Placa de retragere este atașată la mecanismul de ghidare cu șuruburile M6 x 45 mm și apoi conectată la placa cu balamale

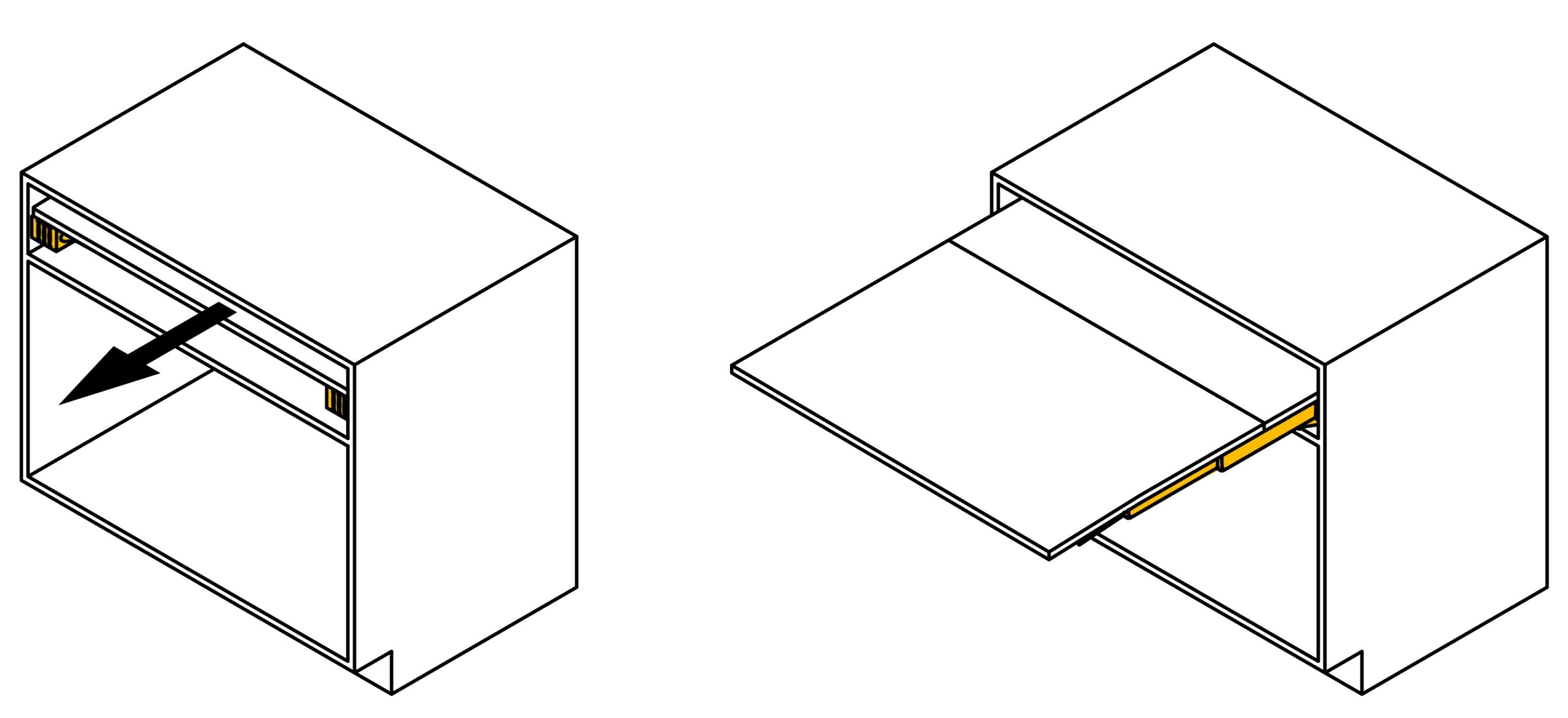

- În cele din urmă, masa de scos este complet scoasă, placa cu balamale este desfăcută și funcția corectă a sistemului de blocare este verificată (pentru mai multe detalii, vezi desenul de asamblare)
Dimensiunile:
- Lungimea sertarului: 750 mm (29-17/32″)
- Lățimea modulului: 300 până la 1.200 mm (11-13/16″ până la 47-1/4″)
- Adâncimea minimă de instalare: 545 mm (21-15/32″)
- Înălțime minimă de instalare: 110 mm (4-11/32″)
- Înălțime minimă în zona ghidajului: 35 mm (1-3/8″)
- Adâncimea plăcii mari de extensie B: 529 mm (20-13/16″)
- Adâncimea plăcii pliabile C: 240 mm (9-7/16″)
- Lățimea plăcii de extensie B: L – 5 mm
- Lățimea plăcii pliabile C: L – 5 mm
- Dimensiunea L: Lățimea modulului, maxim 1.200 mm (47-1/4″)
- Găuri pentru inserții filetate M6: ⌀5/16″ x 1/2″ (⌀8 mm x 13 mm) adâncime
- Lățimea găurii cu fante: 11 mm (7/16″)
- Lungimea găurii alungite: 34 mm (1-11/32″)
- Distanță de la gaura la margine: 14,5 mm (9/16″)
- Grosimea materialului în zona găurii fante afișată: 2,5 mm (3/32″)
- Placa de extensie a distanței de foraj: 300 mm (11-13/16″)
- Distanța marginii plăcii de extensie: 100 mm (3-15/16″)
- Distanța marginii plăcii articulate: 38,5 mm (1-17/32″)
- Primul punct de foraj al corpului: 60 mm (2-3/8″)
- Distanțe suplimentare de foraj pentru caroserie: 214,5 mm (8-7/16″) și 214,5 mm (8-7/16″)
- Măsurarea poziției de foraj pe placa B: L – 88,5 mm
- Măsurarea poziției de foraj pe placa C: L – 51,5 mm

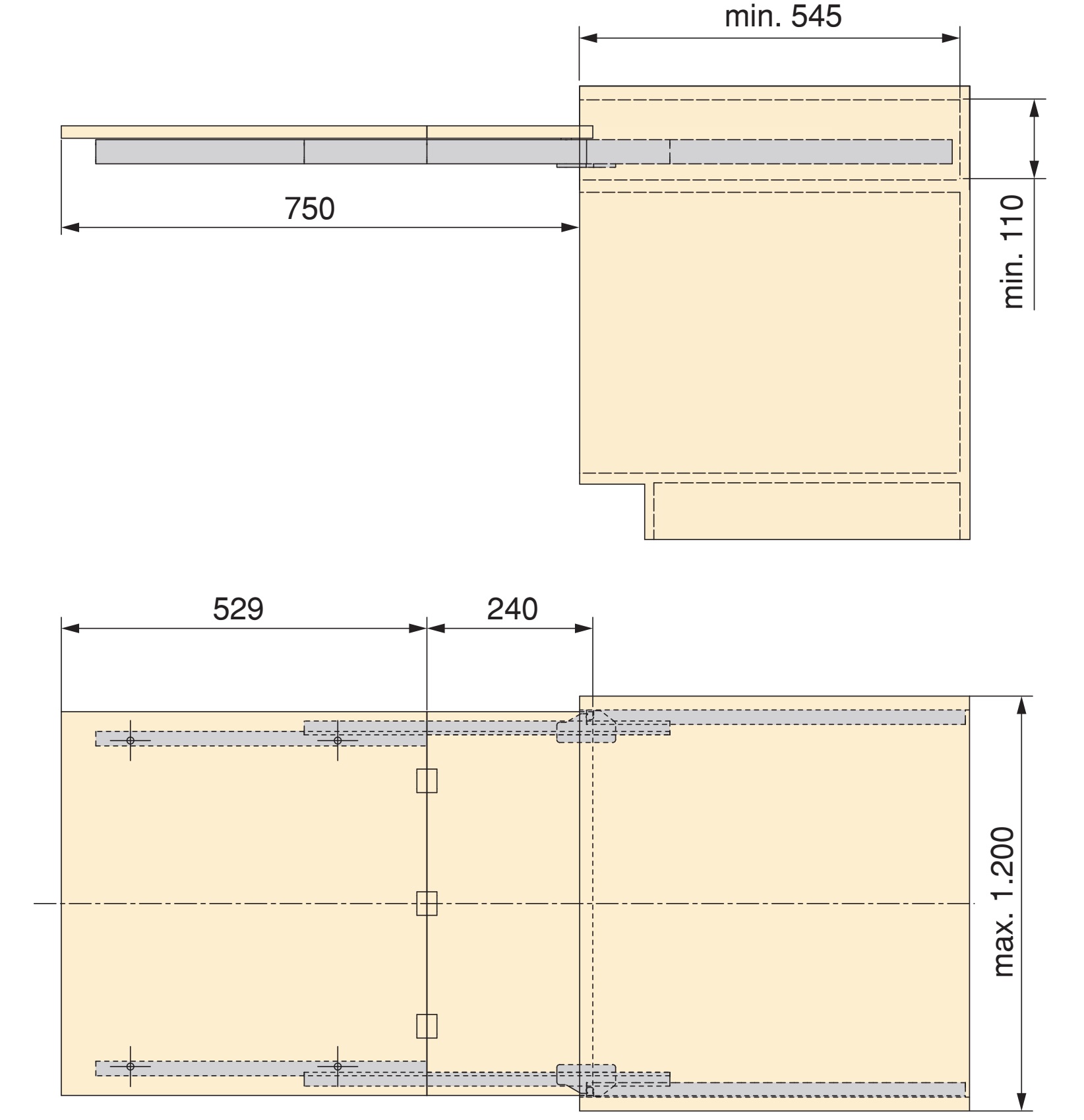

Pentru mai multe dimensiuni și detalii , consultați desenul tehnic.
Material:
- Dispozitivele de 2046369 pentru masă sunt realizate din aliaj robust de aluminiu (aluminiu)
- Aliajul de aluminiu oferă o rezistență excelentă la coroziune și durabilitate, făcându-l ideal pentru utilizarea în materiale de mobilier
- Este, de asemenea, ușor, dar rezistent, făcându-l mai ușor de manevrat și instalat fără a sacrifica stabilitatea
Inclus în livrare:
- 1 piesă 2046369 masă extensibilă, realizată din aliaj robust de aluminiu, aspect din oțel inoxidabil, anodizată, 750 mm (29-17/32″)
- Acest articol nu include șuruburi de montare
Informații suplimentare:
Numerele de articol ale producătorului:
- ID-ul articolului: 2046369
- Număr GTIN (EAN, UPC): 1111
Producător: EMUCA
