Descriere

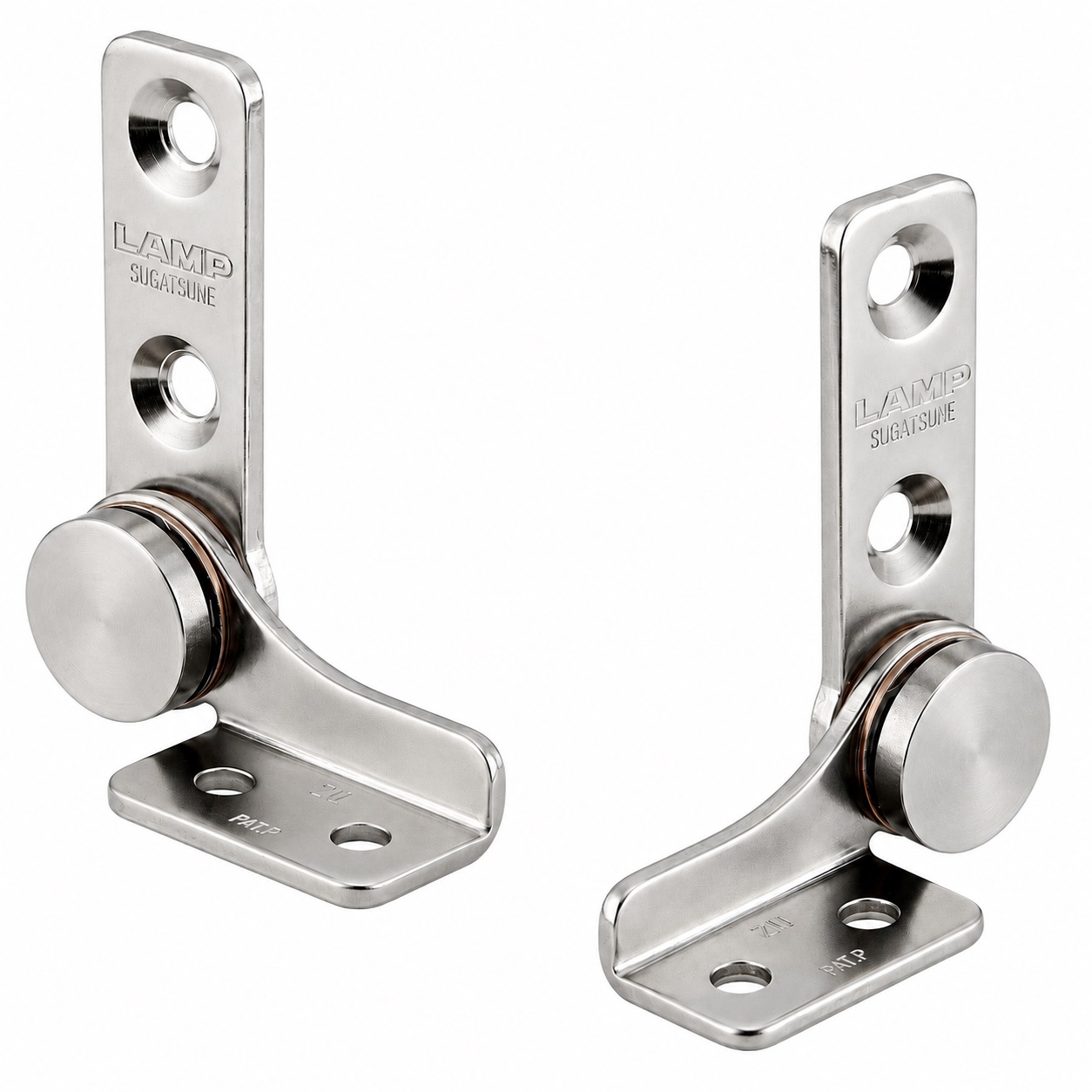

Set de 2 balamale de frecare de înaltă calitate (stânga + dreapta), cuplu: 4 N·m, realizate din oțel inoxidabil de înaltă calitate SUS430 (1.4016 sau X6Cr17), suprafață: lucioasă lustruită, HG-TB20 (HG-TB20L și HG-TB20R)

Aplicație:

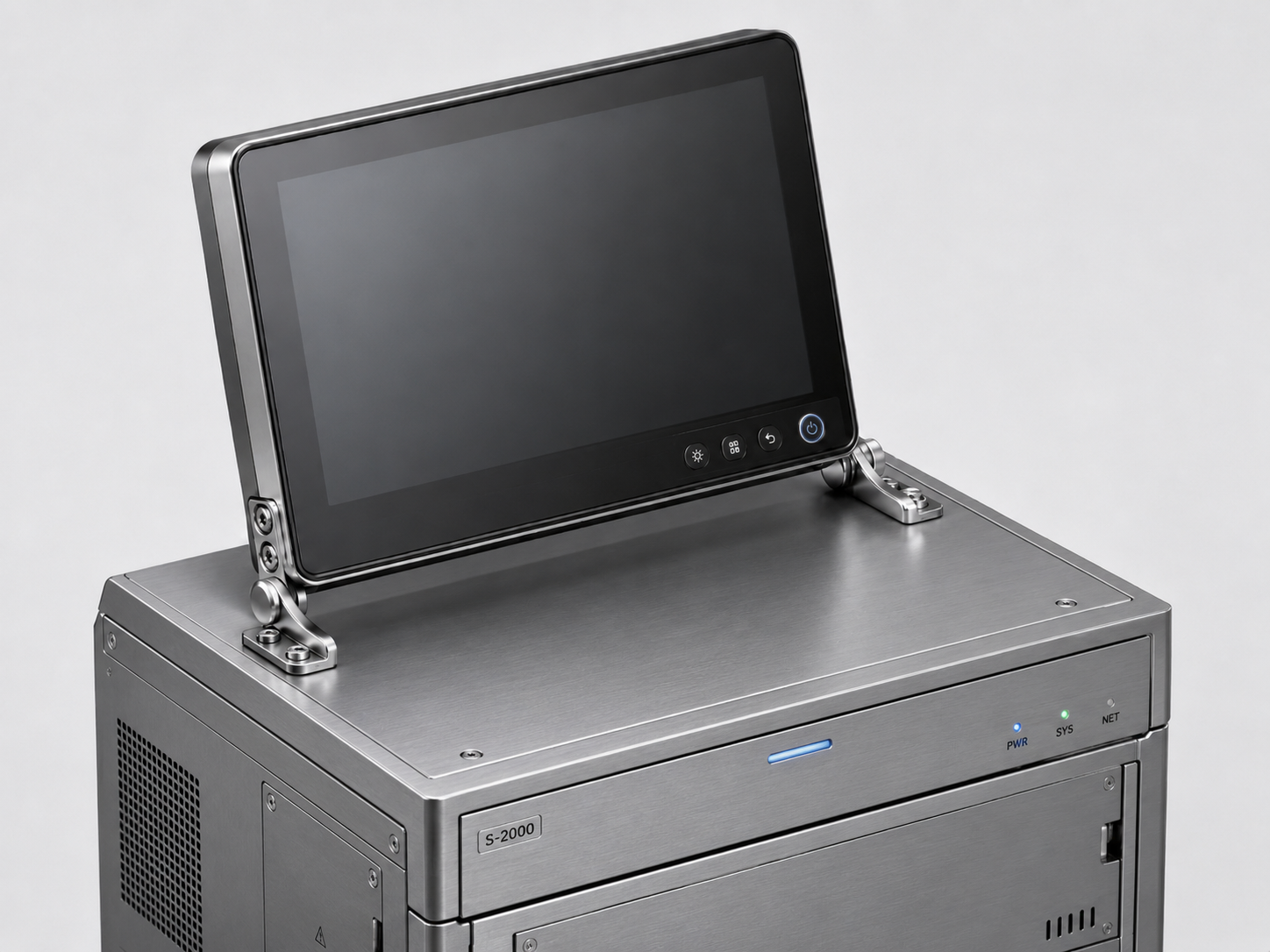

2 balamale de frecare de înaltă calitate pentru capace de dispozitive, clapete de mobilier, carcase pentru monitoare și multe altele.

Setul de balamale de cuplu HG-TB20 constă dintr-o balama stângă (HG-TB20L) și una dreapta (HG-TB20R) pentru un ghidaj simetric montat orizontal pentru clapete.



Fiecare balama generează un cuplu constant de 2 N·m, permițând poziționarea clapetei continuu în intervalul de sarcină corespunzător.

Împreună, ambele balamale oferă un cuplu total nominal de 4 N·m și distribuie sarcina uniform pe ambele părți.



Funcția free-stop menține capacul, afișajele sau clapetele dispozitivului în poziția dorită fără detentă suplimentară.

Designul în oglindă stânga-dreapta asigură o instalare curată și o mișcare stabilă, controlată, în ambele direcții de rotație.



Structura robustă din oțel inoxidabil SUS430 este deosebit de potrivită pentru electrocasnice, mobilier și instalații tehnice.

Balamalele de frecare HG-TB20 de înaltă calitate sunt perfecte, printre altele:

• Monturi LCD
• Camere de supraveghere
• Panouri de control
• Capace pentru mașini
• Unități de afișare
• Console
• Carcase tehnice
• Capacul dispozitivului
• Clapete pentru mobilier
• Carcase pentru monitoare

Detalii tehnice:

• Cuplu: 4 N·m
• Greutate: 64 g
• Dimensiune: 52,5 mm (2-1/16″)

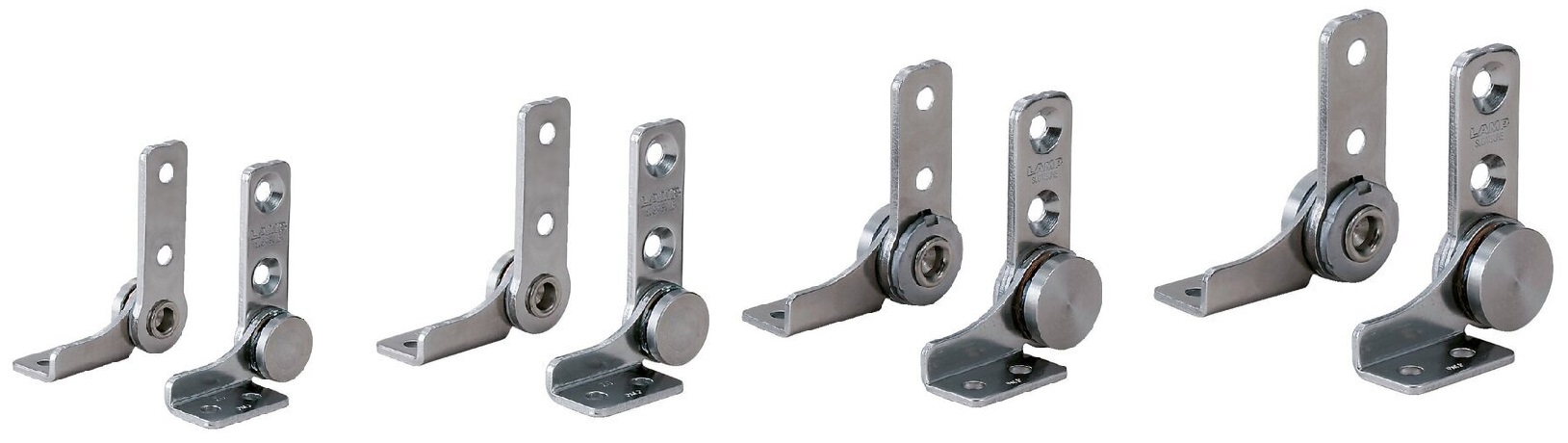

• Disponibil în patru niveluri diferite de cuplu: 1,4 N·m (HG-TB7), 4 N·m (HG-TB20), 6 N·m (HG-TB30) și 9 N·m (HG-TB45)
• Instalare ușoară, stabilă
• Set de o balama de cuplu stânga și una dreapta
• HG-TB20L pentru partea stângă
• HG-TB20R pentru partea dreaptă
• Cuplu constant în ambele direcții de mișcare
• Funcție de oprire liberă fără pas
• Unghi de deschidere până la 360°
• Pentru montare orizontală
• Material principal: Oțel inoxidabil SUS430
• Temperatura de funcționare de la 0 °C la 40 °C
• Testat intern cu 20.000 de cicluri de deschidere și închidere
• Design în oglindă stânga-dreapta
• Potrivit pentru aplicații tehnice și industriale
• Grosime material: 2,5 mm (3/32″)
• Strălucitor lustruit
• Rezistent la intemperii, fără rugină sau rezistent la coroziune
• Calitate înaltă a mărcii de la Sugatsune / LAMP®

Suprafață:

• Strălucitor lustruit
• Suprafețele lucioase, lustruite, de pe accesoriile și componentele mobilierului îmbunătățesc estetica și le conferă un aspect elegant și de înaltă calitate
• În plus, suprafața netedă face curățarea mai ușoară și asigură o adezivitate mai redusă a murdăriei și a murdăriei

Adunare:

• În primul rând, pozițiile de fixare pe clapetă și pe corpul sau carcasa dispozitivului trebuie marcate și pre-găurite folosind desenul dimensional tehnic
• HG-TB20L este montat pe partea stângă, iar HG-TB20R pe partea dreaptă
• Ambele axe ale balamalei trebuie să fie exact la aceeași înălțime, aliniate orizontal și aliniate una cu cealaltă
• Pentru marja de aliniere necesară, găurile de montare trebuie făcute ușor excesive conform specificațiilor producătorului, cu o toleranță de C0,5
• Picioarele verticale sunt fixate ferm cu șuruburi M5 învelite, iar picioarele orizontale cu șuruburi de cap de cilindru M5
• Clapeta trebuie apoi operată pe întreaga gamă de mișcare, iar poziționarea sigură în diferite poziții de deschidere trebuie verificată

Dimensiunile:

• Măsurătorile se aplică balamalelor stânga și dreapta; Cele două versiuni sunt imagini în oglindă
• Înălțimea balamalei de cuplu: 52,5 mm (2-1/16″)
• Adâncime: 42,5 mm (1-43/64″)
• Lățime: 19 mm (3/4″)

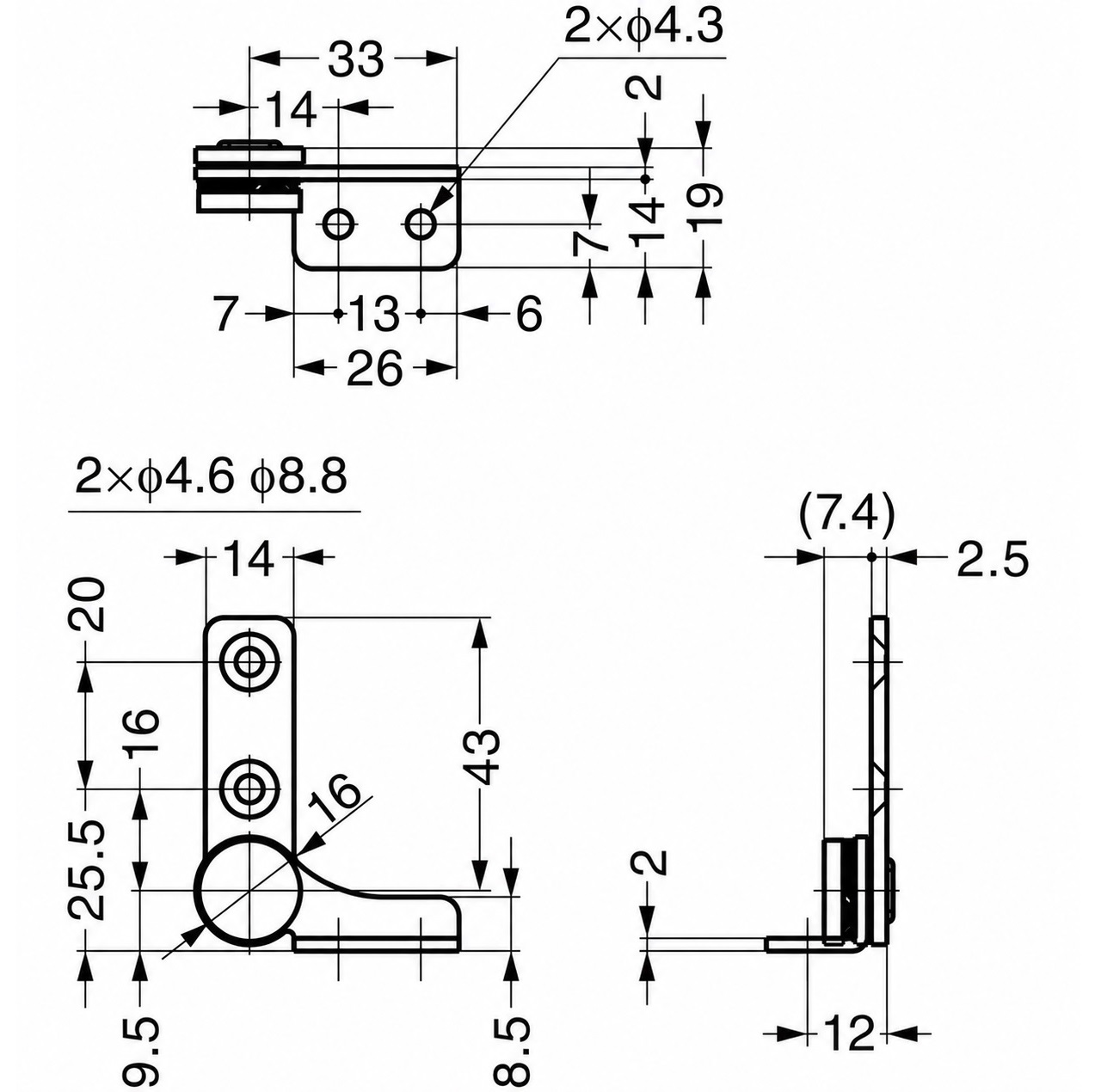

Pentru mai multe dimensiuni și detalii , consultați desenul tehnic.

Material:

• Balamalele cu frecare HG-TB20 sunt fabricate din oțel inoxidabil SUS430 de înaltă calitate (1.4016 sau X6Cr17)
• Oțelul inoxidabil SUS430 (1.4016) oferă o rezistență solidă la coroziune pentru interioarele uscate până la moderat umede, fiind foarte potrivit pentru mobilier și feronerie industrială fără expunere la clorură
• Este feromagnetică și, prin urmare, ideală pentru încuietori magnetice, mecanisme de blocare și contraplăci

Inclus în livrare:

• 1 set de balamale de cuplu HG-TB20 (HG-TB20L și HG-TB20R) realizate din oțel inoxidabil de înaltă calitate SUS430, lustruite până la un finisaj lucios
• Acest articol nu include șuruburi de montare

Urmăriți videoclipul produsului:

Numerele de articol ale producătorului:

• ID articol: HG-TB20L și HG-TB20R (alternativ: 170-012-414 și 170-012-413)
• Numărul articolului: HG-TB20
• Număr GTIN (EAN, UPC): 4510932004091 și 4510932004084

Producător: Sugatsune / LAMP® (Japonia)
