Descriere

Suport robust pentru clapete, din metal și plastic robust (metal și plastic), suprafață: neagră, HDS-30HL-BL (180-104-083), versiune: stânga

Aplicație:

Suport stabil pentru clapete pliabile, mobilier de bucătărie și multe altele.

Versiune: stânga. Este inclusă doar partea stângă.



Suportul pentru clapete HDS-30HL-BL (HDS-30HL-BL) este un suport moale pentru clapete din lemn care se deschid în sus.

Încetinește mișcarea de închidere a clapetei și astfel împiedică lovirea puternică.

Mecanismul integrat de prindere ține clapeta fixată ferm de corp în poziția închisă.

În poziția deschisă, racordul susține o poziție stabilă la capăt cu un unghi de deschidere de 80°.

Versiunea H robustă este destinată clapetelor cu un cuplu de 24,5 până la 29,4 N·m pe pereche și, prin urmare, este potrivită pentru clapete mai mari sau mai grele.

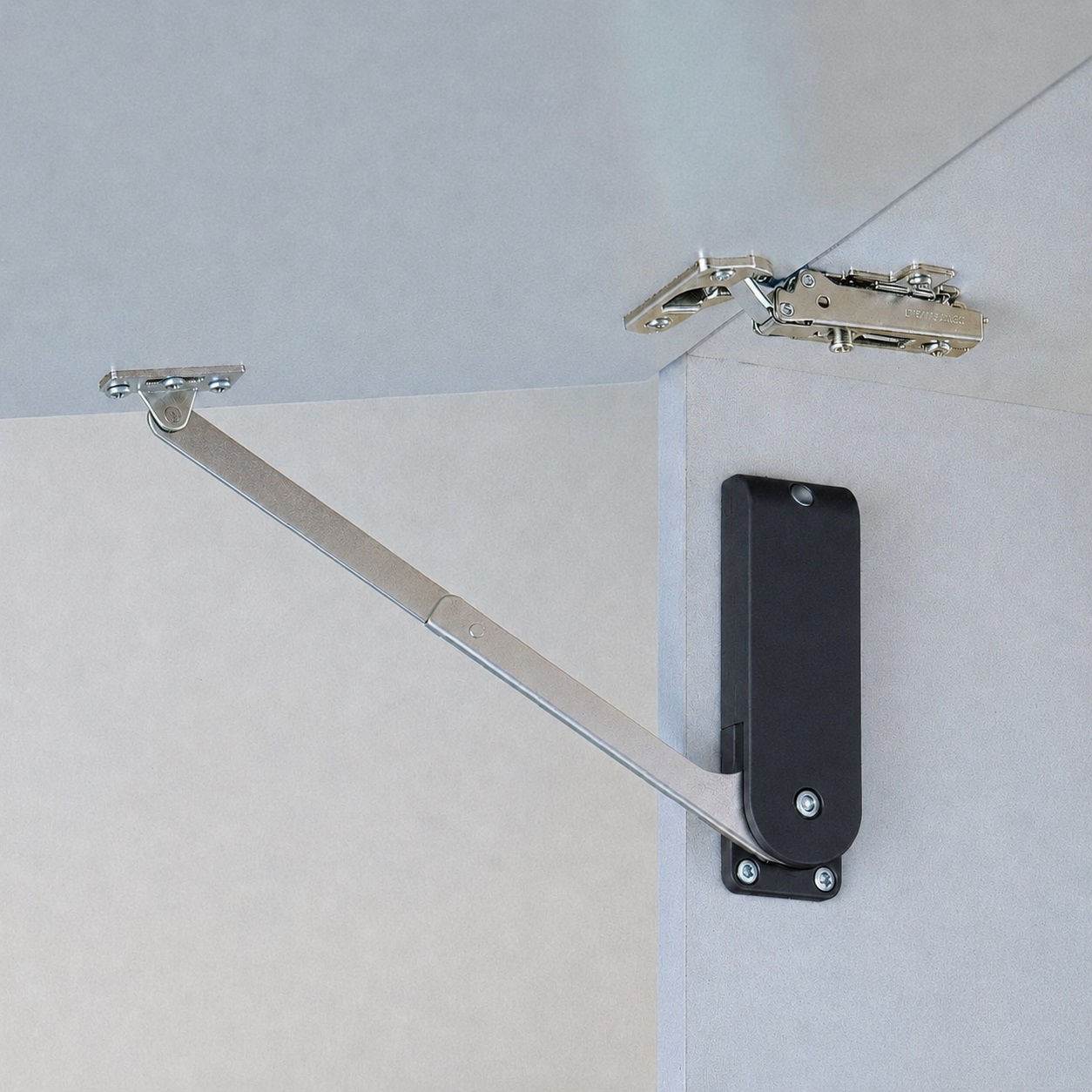

Potrivirea poate fi combinată cu balamale de pian, balamale tip rag sau o balama potrivită pentru ghiveci și permite o mișcare controlată și de înaltă calitate a clapetelor în construcția mobilierului.

Fitingurile HDS-30HL-BL de înaltă calitate sunt perfecte pentru, printre altele:

• Clapete pentru mobilier
• Clapete din lemn
• Clapete ale dulapelor
• Dulapuri de perete
• Dulapuri de perete
• Mobilier pentru casă
• Întoarce în sus
• Mobilă de bucătărie

Detalii tehnice:

• Versiune: stânga
• Greutate: 300 g
• Capacitate de încărcare (capacitate de încărcare): 14,7 N (1,5 kp)
• Dimensiune: 140 mm (5-33/64″)
• Instalare ușoară, stabilă
• Model H pentru clapete grele
• Pentru clapete de lemn care se deschid în sus
• Funcția soft-down la închidere
• Amortizor integrat împotriva loviturilor puternice
• Mecanism integrat de prindere pentru poziția închisă
• Menține funcția în poziție complet deschisă
• Testat pentru 50.000 de cicluri de deschidere și închidere
• Unghiul fasciculului 80°
• Potrivită pentru curea de pian, curea de cârpă sau balamaua cupei
• Intervalul de cuplu 24,5 până la 29,4 N·m pe pereche
• Negru
• robust
• Calitate înaltă a mărcii de la Sugatsune / LAMP®

Suprafață:

• Negru
• Finisajele negre emană o eleganță atemporală și pot ajuta o cameră să arate mai luxoasă și mai elegantă
• În timp ce stilurile interioare se pot schimba, negrul rămâne întotdeauna o alegere sigură, care poate fi ușor adaptată la noile tendințe
• Finisajele negre pot fi folosite în diferite camere, fie că este vorba de bucătărie, living sau birou
• Brațul de pârghie al racordului clapetei: placat cu nichel

Adunare:

• Fixarea se face folosind cele șase șuruburi incluse în domeniul de livrare (șurub cu cap de pană autofilositor 3,5 x 15 mm)
• Mai întâi, cuplul clapetei trebuie calculat și verificat astfel încât designul să se potrivească greutății și înălțimii clapetei
• După aceea, balamalele trebuie montate corect, iar clapetul trebuie să se poată deschide și închide lin înainte de a monta suportul clapetei

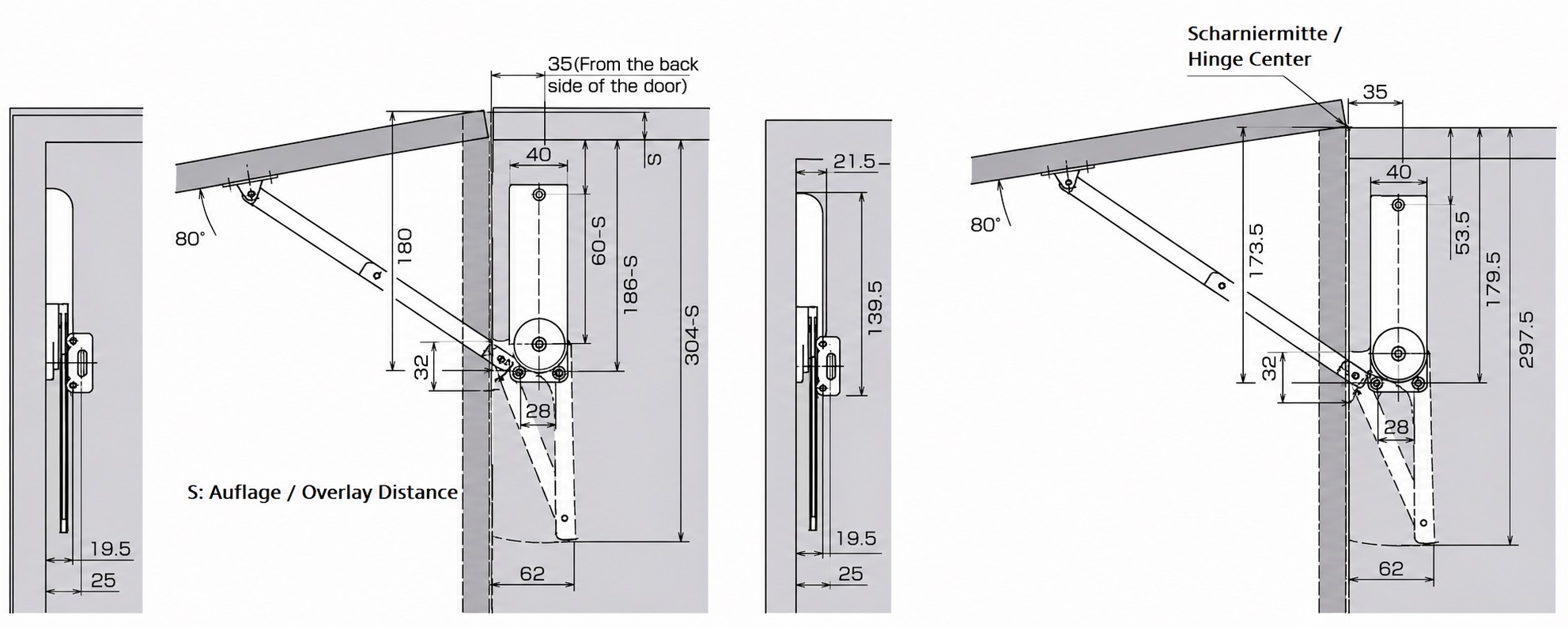

• Suportul clapetei HDS-30HL-BL este atașat pe partea stângă a carcasei cu șuruburi ⌀ 3,5 x 15 mm conform desenului de asamblare
• Suportul clapetei are 3 orificii de montare. Distanța dintre găurile de montare este de 126 mm (4-61/64″) și 28 mm (1-7/64″)
• Distanța dintre centrul racordului și marginea interioară frontală este de 35 mm (1-3/8″)
• Placa de montare este mai întâi prefixată doar prin gaura fantată de pe clapetă
• Clapetul este apoi deschis și închis astfel încât poziția plăcii de montare să poată fi ajustată astfel încât mișcarea să decurgă lin și lin
• În final, placa de montare este fixată ferm peste găurile rotunde și toate șuruburile sunt verificate pentru fixare. Distanța dintre găurile de montare este de 32 mm (1-17/64″) (pentru mai multe detalii, vezi desenul de asamblare)



Dimensiunile:

• Lungimea montării clapetelor: 140 mm (5-33/64″)
• Lățime: 40 mm (1-37/64″)
• Adâncime: 20 mm (25/32″)

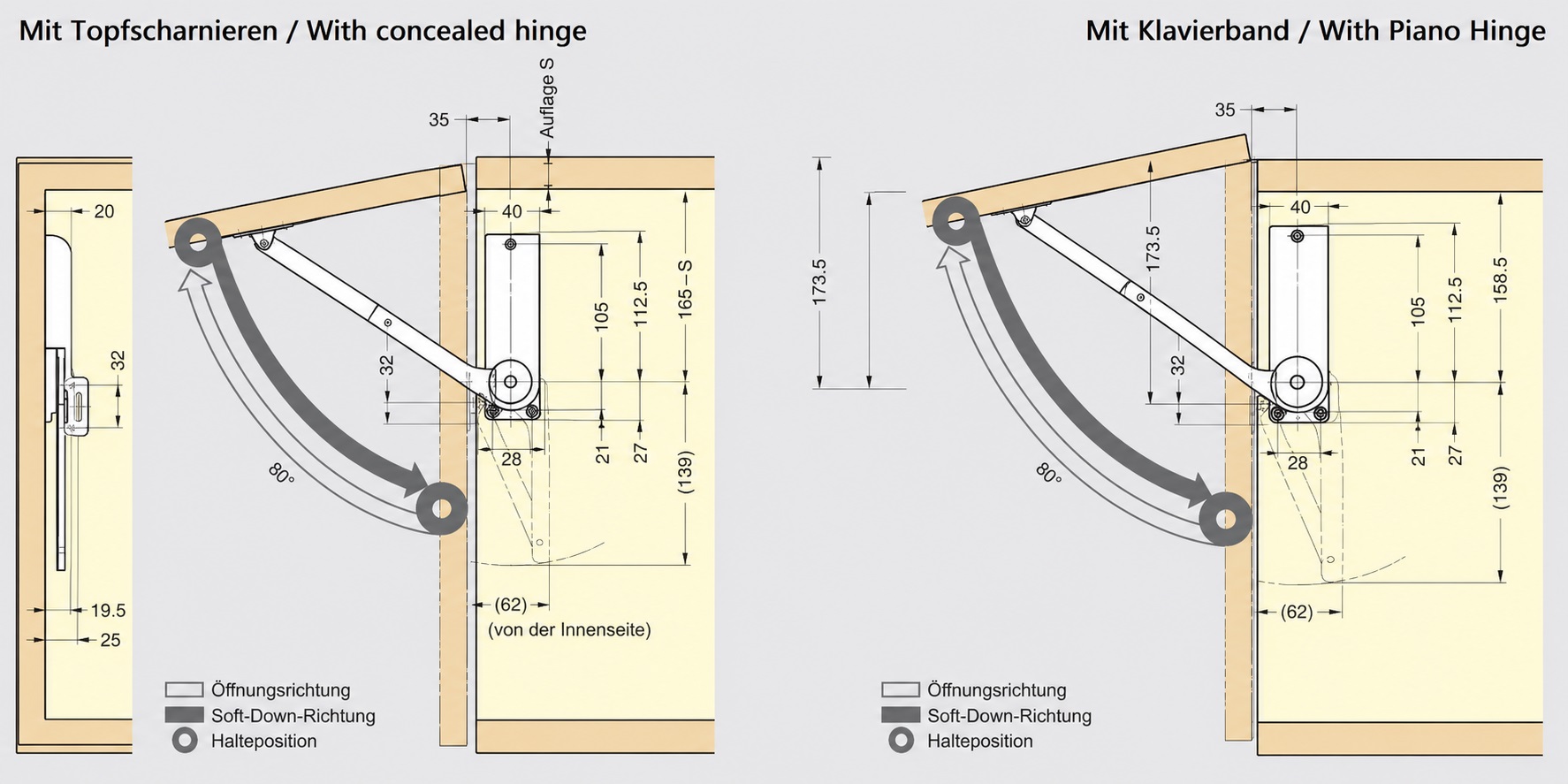

Pentru mai multe dimensiuni și detalii , consultați desenul tehnic.

Material:

• Fitingurile cu clapete HDS-30HL-BL sunt fabricate din metal și plastic robust (metal și plastic)
• Combinația de metal și plastic oferă un echilibru optim între rezistență și flexibilitate, făcând fitingurile robuste și adaptabile în același timp
• În plus, această combinație de materiale permite îmbunătățirea esteticii și funcționalității, deoarece oferă atât stabilitate, cât și o varietate de opțiuni de design

Inclus în livrare:

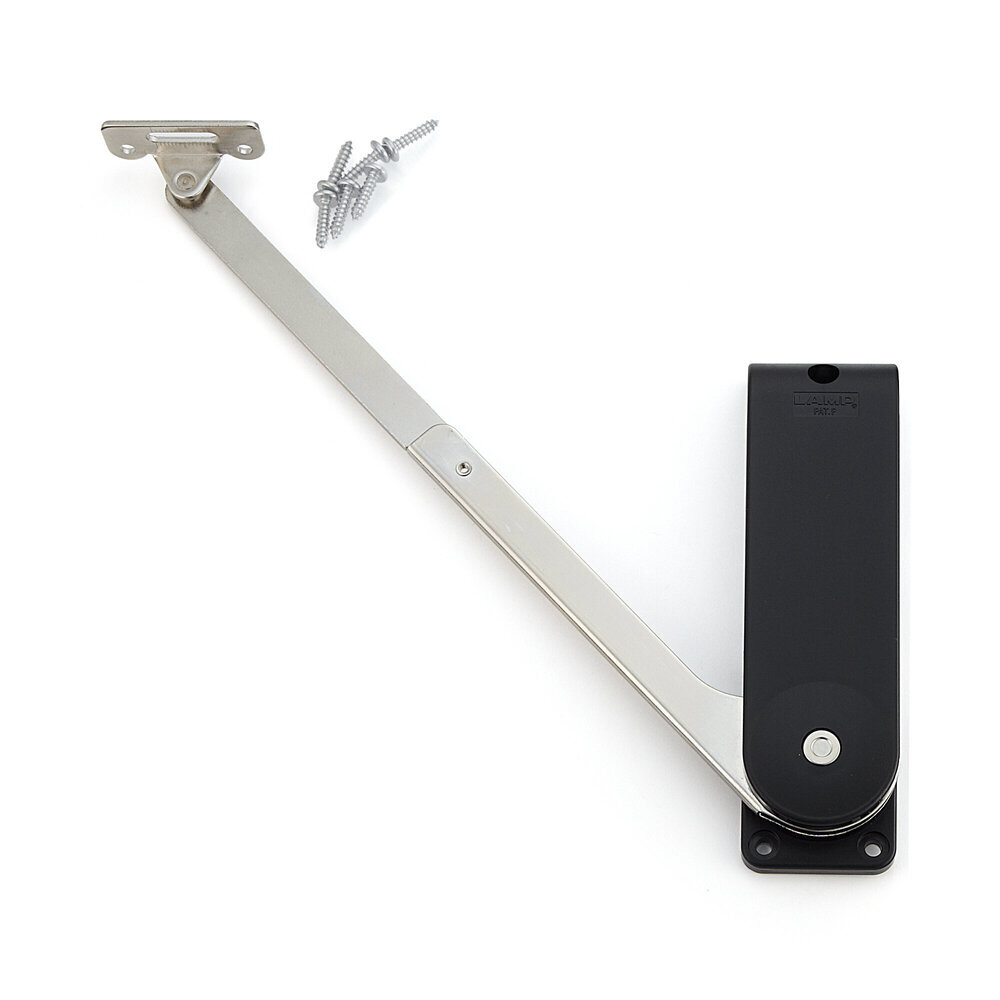

• Suport pentru clapetă cu o singură piesă HDS-30HL-BL (180-104-083) din metal și plastic robust, negru, versiune: stânga
• Șurub cu cap de pană autofiletant de 6 piese, 3,5 x 15 mm

Informații suplimentare:

• Descărcați instrucțiunile de asamblare

Numerele de articol ale producătorului:

• ID articol: 180-104-083
• Număr articol: HDS-30HL-BL
• Număr GTIN (EAN, UPC): 4510932024259

Producător: Sugatsune / LAMP® (Japonia)
