Descriere

Suport robust pentru clapete, realizat din metal și plastic robust (metal și plastic), suprafață: neagră, HDS-30ML-BL (180-104-081), versiune: stânga

Aplicație:

Suport stabil pentru clapete pliabile, mobilier de bucătărie și multe altele.

Versiune: stânga. Este inclusă doar partea stângă.



Suportul pentru clapete HDS-30ML-BL (180-104-081) este un suport moale pentru clapete din lemn care se deschid în sus.

Încetinește mișcarea de închidere a clapetei și astfel împiedică lovirea puternică.

Mecanismul integrat de prindere ține clapeta fixată ferm de corp în poziția închisă.

În poziția deschisă, racordul susține o poziție stabilă la capăt cu un unghi de deschidere de 80°.

Cu un cuplu de 19,6 până la 24,4 N·m pe pereche, această versiune este potrivită pentru lifturi de dimensiuni medii și medii-grele.

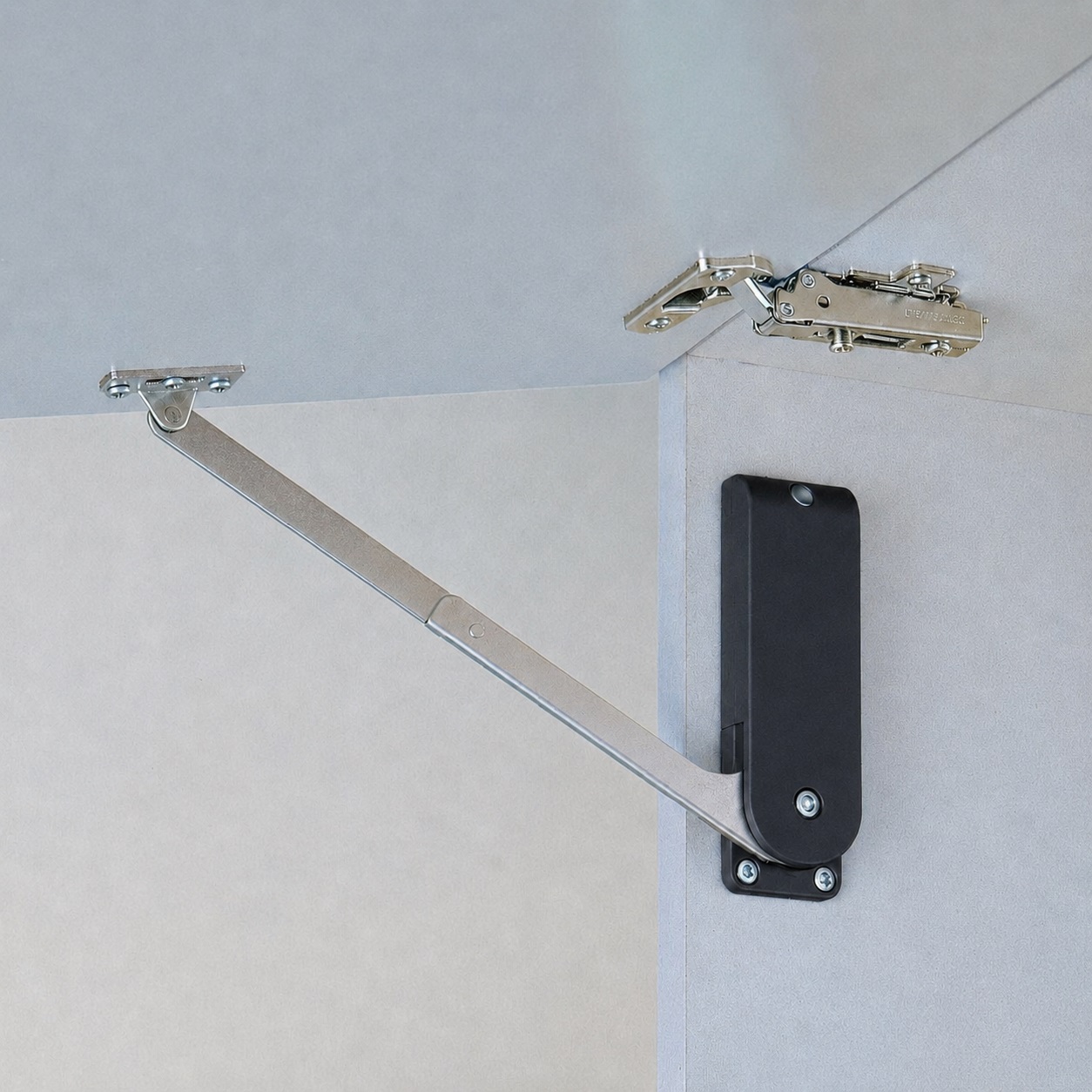

Potrivirea poate fi combinată cu balamale de pian, balamale tip rag sau o balama potrivită pentru ghiveci și permite o mișcare controlată și de înaltă calitate a clapetelor în construcția mobilierului.

Fitingurile HDS-30ML-BL de înaltă calitate sunt perfecte pentru, printre altele:

• Clapete pentru mobilier
• Clapete din lemn
• Clapete ale dulapelor
• Dulapuri de perete
• Dulapuri de perete
• Mobilier pentru casă
• Întoarce în sus
• Mobilă de bucătărie

Detalii tehnice:

• Versiune: stânga
• Greutate: 294 g
• Capacitate de încărcare (capacitate de încărcare): 9,75 N (1 kp)
• Dimensiune: 140 mm (5-33/64″)
• Cuplu 19,6 până la 24,4 N·m pe pereche, pentru clapete de dimensiuni medii și medii
• Instalare ușoară, stabilă
• Pentru clapete de lemn care se deschid în sus
• Funcția soft-down la închidere
• Amortizor integrat împotriva loviturilor puternice
• Mecanism integrat de prindere pentru poziția închisă
• Menține funcția în poziție complet deschisă
• Testat pentru 50.000 de cicluri de deschidere și închidere
• Unghiul fasciculului 80°
• Potrivită pentru curea de pian, curea de cârpă sau balamaua cupei
• Negru
• robust
• Calitate înaltă a mărcii de la Sugatsune / LAMP®

Suprafață:

• Negru
• Finisajele negre emană o eleganță atemporală și pot ajuta o cameră să arate mai luxoasă și mai elegantă
• În timp ce stilurile interioare se pot schimba, negrul rămâne întotdeauna o alegere sigură, care poate fi ușor adaptată la noile tendințe
• Finisajele negre pot fi folosite în diferite camere, fie că este vorba de bucătărie, living sau birou
• Brațul de pârghie al racordului clapetei: placat cu nichel

Adunare:

• Fixarea se face folosind cele șase șuruburi incluse în domeniul de livrare (șurub cu cap de pană autofilositor 3,5 x 15 mm)
• Mai întâi, cuplul clapetei trebuie calculat și verificat astfel încât designul să se potrivească greutății și înălțimii clapetei
• După aceea, balamalele trebuie montate corect, iar clapetul trebuie să se poată deschide și închide lin înainte de a monta suportul clapetei

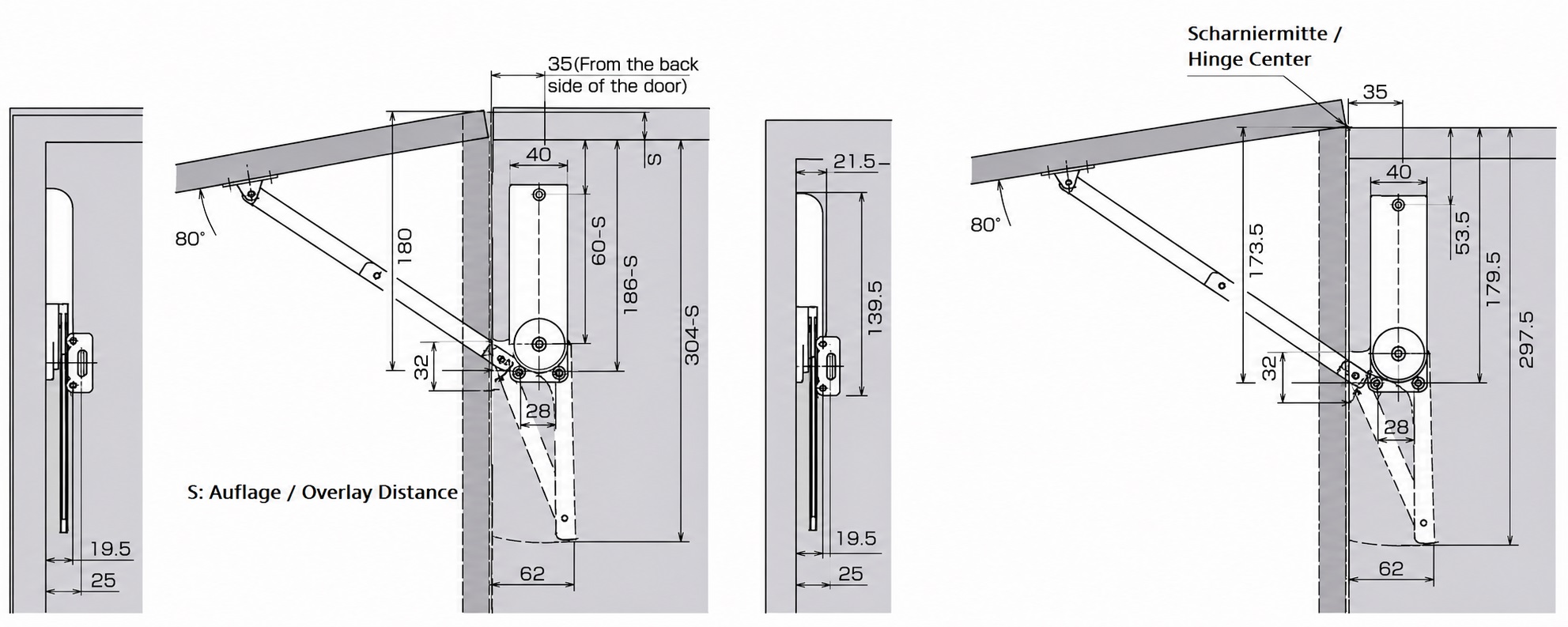

• Suportul clapetei HDS-30ML-BL este atașat pe partea stângă a carcasei cu șuruburi ⌀ 3,5 x 15 mm conform desenului de asamblare
• Suportul clapetei are 3 orificii de montare. Distanța dintre găurile de montare este de 126 mm (4-61/64″) și 28 mm (1-7/64″)
• Distanța dintre centrul racordului și marginea interioară frontală este de 35 mm (1-3/8″)
• Placa de montare este mai întâi prefixată doar prin gaura fantată de pe clapetă
• Clapetul este apoi deschis și închis astfel încât poziția plăcii de montare să poată fi ajustată astfel încât mișcarea să decurgă lin și lin
• În final, placa de montare este fixată ferm peste găurile rotunde și toate șuruburile sunt verificate pentru fixare. Distanța dintre găurile de montare este de 32 mm (1-17/64″) (pentru mai multe detalii, vezi desenul de asamblare)



Dimensiunile:

• Lungimea montării clapetelor: 140 mm (5-33/64″)
• Lățime: 40 mm (1-37/64″)
• Adâncime: 20 mm (25/32″)

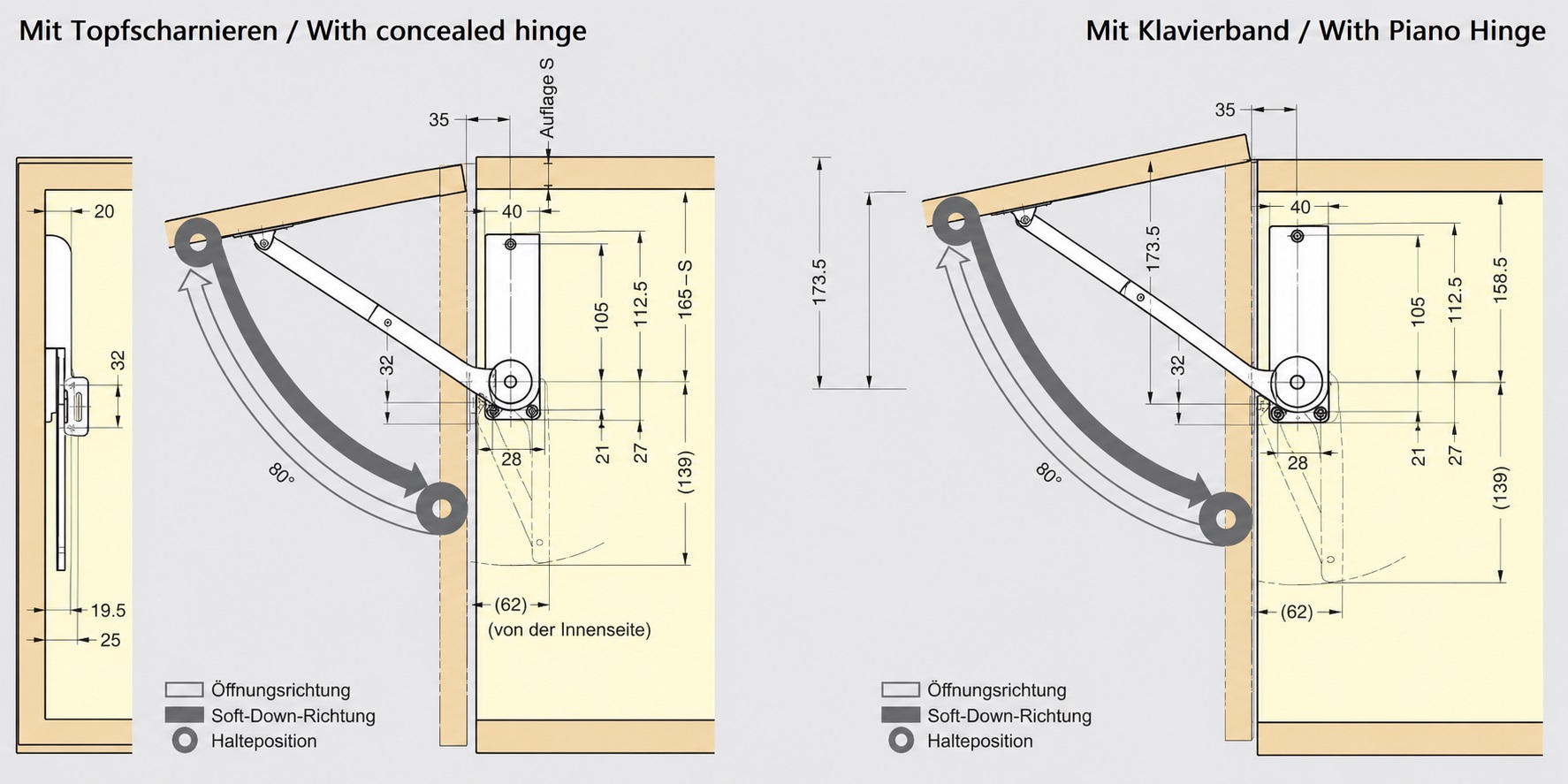

Pentru mai multe dimensiuni și detalii , consultați desenul tehnic.

Material:

• Fitingurile cu clapete HDS-30ML-BL sunt fabricate din metal și plastic robust (metal și plastic)
• Combinația de metal și plastic oferă un echilibru optim între rezistență și flexibilitate, făcând fitingurile robuste și adaptabile în același timp
• În plus, această combinație de materiale permite îmbunătățirea esteticii și funcționalității, deoarece oferă atât stabilitate, cât și o varietate de opțiuni de design

Inclus în livrare:

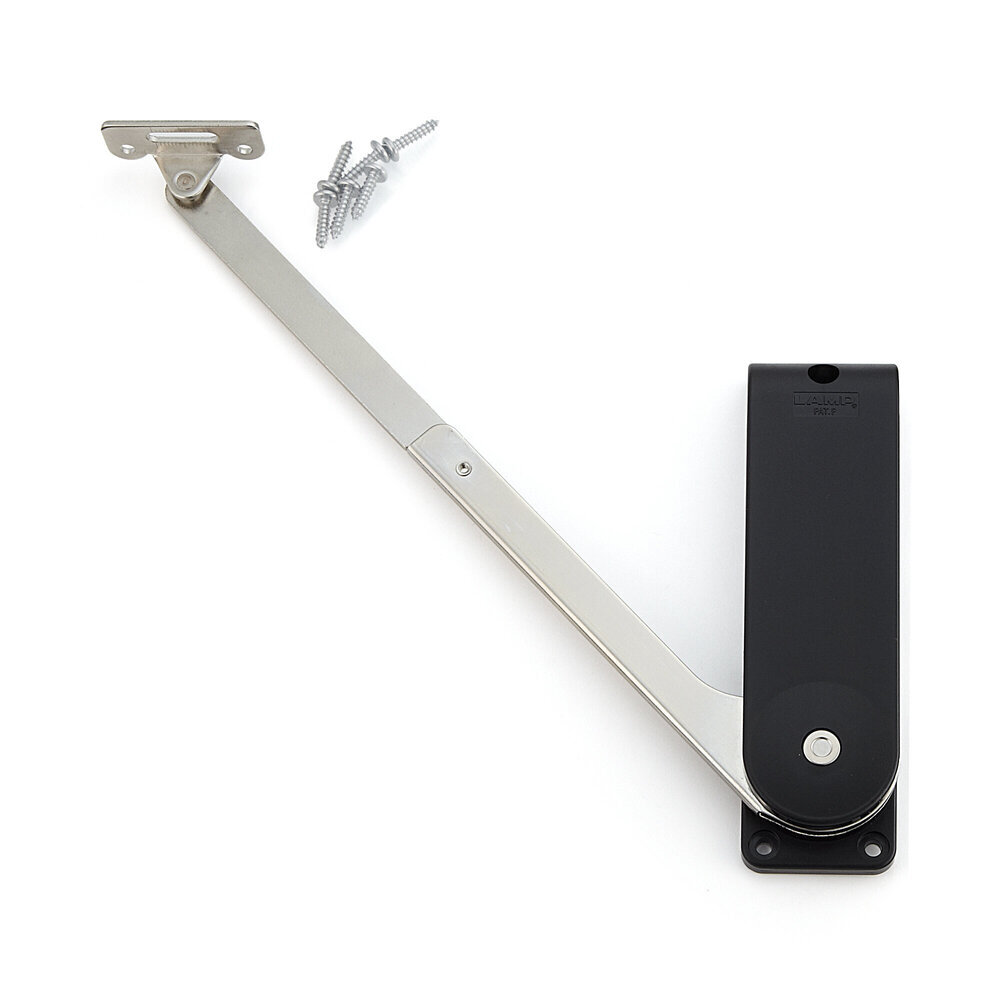

• Suport pentru clapetă dintr-o singură piesă HDS-30ML-BL (180-104-081) din metal și plastic robust, negru, versiune: stânga
• Șurub cu cap de pană autofiletant de 6 piese, 3,5 x 15 mm

Informații suplimentare:

• Descărcați instrucțiunile de asamblare

Numerele de articol ale producătorului:

• ID articol: 180-104-081
• Număr articol: HDS-30ML-BL
• Număr GTIN (EAN, UPC): 4510932024211

Producător: Sugatsune / LAMP® (Japonia)
