Descriere

2 piese cu balama compactă decalată, realizată din oțel inoxidabil solid SUS304 (V2A sau 1.4301), suprafață: lustruită lucioasă, TH-25SUS (2233), înălțime: 35 mm (1-3/8″), capacitate de încărcare: 4,5 kg (10 lbs)

Aplicație:

Balamale robuste decalate pentru uși groase, uși de închidere, trape de întreținere și multe altele.

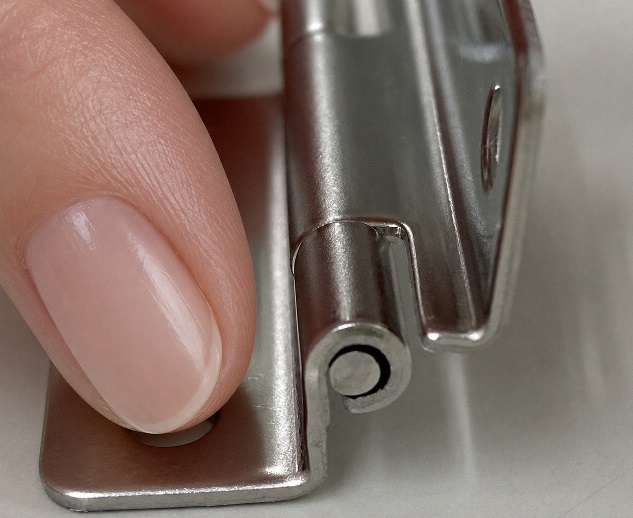

Balamala manivelei TH-25SUS (2233) leagă ușile și clapetele de carcase unde suprafețele de montare nu sunt în același plan din cauza unei trepte sau a grosimii mai mari a materialului.



Datorită construcției deplasate, aceasta face legătura între ușă și cadrul și permite o conexiune curată și economisitoare de spațiu a balamailor.

Designul compact de 35 mm (1-3/8″) x 25 mm (63/64″) este deosebit de potrivit pentru electrocasnice, carcase și uși de întreținere mai mici.

Toate componentele esențiale, inclusiv pinul balamalei, sunt fabricate din oțel inoxidabil SUS304, oferind o rezistență ridicată la coroziune.



Balamale lustruite asigură, de asemenea, o suprafață de înaltă calitate și ușor de curățat.

Când se folosesc două balamale, Tochigiya specifică o masă de referință a ușii de 4,5 kg, ceea ce face ca balamala decalată TH-25SUS (2233) să fie deosebit de potrivită pentru uși și clapete ușoare.

Balamalele cotitelor TH-25SUS de înaltă calitate sunt perfecte pentru, printre altele:

• Uși decalate
• Instrumente de măsurare
• Dispozitive de comunicații
• Carcasa mașinii
• Carcase pentru dispozitive
• Dulapuri de control
• Uși pentru echipamente
• uși groase
• Uși de închidere
• Trape de întreținere

Detalii tehnice:

• Greutate: 10 g (pentru 2 piese: 20 g)
• Capacitate de încărcare (capacitate de încărcare): 4,5 kg (10 lbs) – pentru 2 piese
• Înălțime: 35 mm (1-3/8″)
• Instalare ușoară, stabilă
• Design offset sau în trepte
• Potrivit pentru uși groase și încastrate
• Știft de balama fabricat tot din SUS304
• Patru orificii de montare de ⌀3,5 mm (9/64″)
• Potrivit pentru dispozitive tehnice și carcase
• Conform cu RoHS2
• Conform TSCA-PBT5
• Strălucitor lustruit
• Rezistent la intemperii, fără rugină sau rezistent la coroziune
• Calitatea superioară a brandului TOCHIGIYA®

Suprafață:

• Strălucitor lustruit
• Suprafețele lucioase, lustruite, de pe accesoriile și componentele mobilierului îmbunătățesc estetica și le conferă un aspect elegant și de înaltă calitate
• În plus, suprafața netedă face curățarea mai ușoară și asigură o adezivitate mai redusă a murdăriei și a murdăriei

Adunare:

• Fixarea se face cu șuruburi cu cap de pană M3 din oțel inoxidabil A2 sau șuruburi pentru lemn cu cap de pană de 3,0 x 12 mm sau 3,0 x 16 mm (neincluse)
• Balamaua manivelei TH-25SUS are 4 găuri de montare
• În primul rând, pozițiile celor două balamale de pe ușă sau clapetă și pe cadrul acesteia trebuie determinate cu precizie, iar cele patru puncte de prindere trebuie marcate conform distanțării găurilor de 15 mm (19/32″) x 25 mm (63/64″)
• Găurile sau filetele necesare sunt apoi pregătite
• Balamaua treptată este atașată de ușă și cadru cu două șuruburi de fixare pe fiecare leafă
• Forma de deplasare trebuie să fie aliniată astfel încât decalajul existent dintre cele două niveluri de montare să fie compensat
• Înainte ca șuruburile să fie strânse definitiv, ușa și cadrul trebuie aliniate una cu cealaltă, iar mișcarea liberă a balamalei trebuie verificată
• Pentru o greutate a ușii de până la valoarea de referință de 4,5 kg specificată de producător, sunt prevăzute două balamale cotitabile TH-25SUS.

Dimensiunile:

• Înălțime totală: 35 mm (1-3/8″)
• Lățime totală: 25 mm (63/64″)
• Grosimea materialului: 1 mm (3/64″)
• Distanțare orizontală a găurilor: 15 mm (19/32″)
• Distanță verticală a găurilor: 25 mm (63/64″)
• Distanța dintre centrul găurii și marginea exterioară: 5 mm
• Diametrul orificiului de montare: 4 x ⌀3,5 mm (9/64″)
• Raza de colț: 4 x R2 mm
• Diametrul cuiului: ⌀2 mm (5/64″)

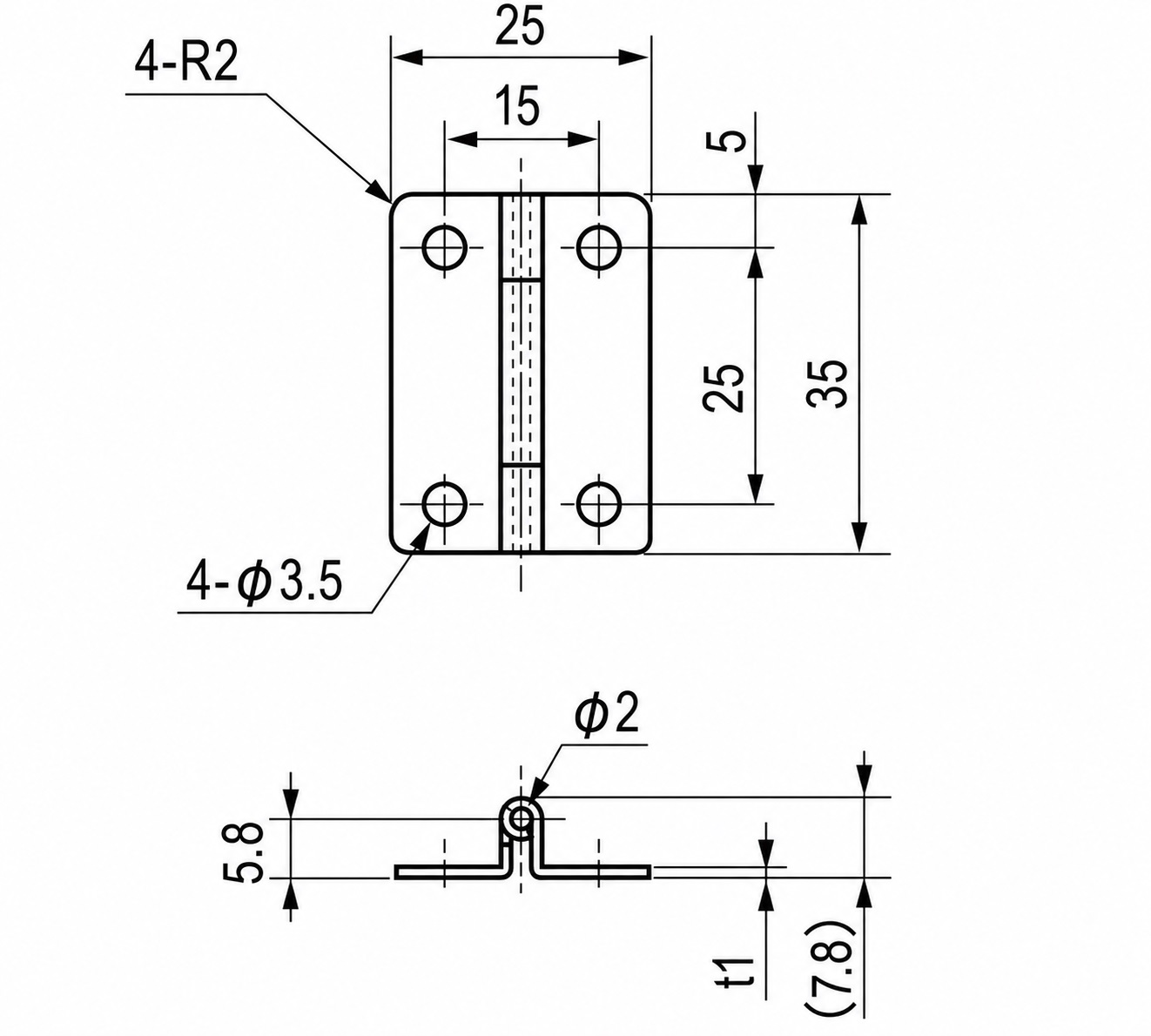

Pentru mai multe dimensiuni și detalii , consultați desenul tehnic.

Material:

• Balamalele manivelei TH-25SUS sunt realizate din oțel inoxidabil solid SUS304 (V2A sau 1.4301)
• Oțelul inoxidabil SUS304 se caracterizează prin rezistența sa ridicată la coroziune și durabilitate, ceea ce îl face ideal pentru utilizarea în medii solicitante
• În plus, oferă o interfață atractivă, modernă și ușor de întreținut

Inclus în livrare:

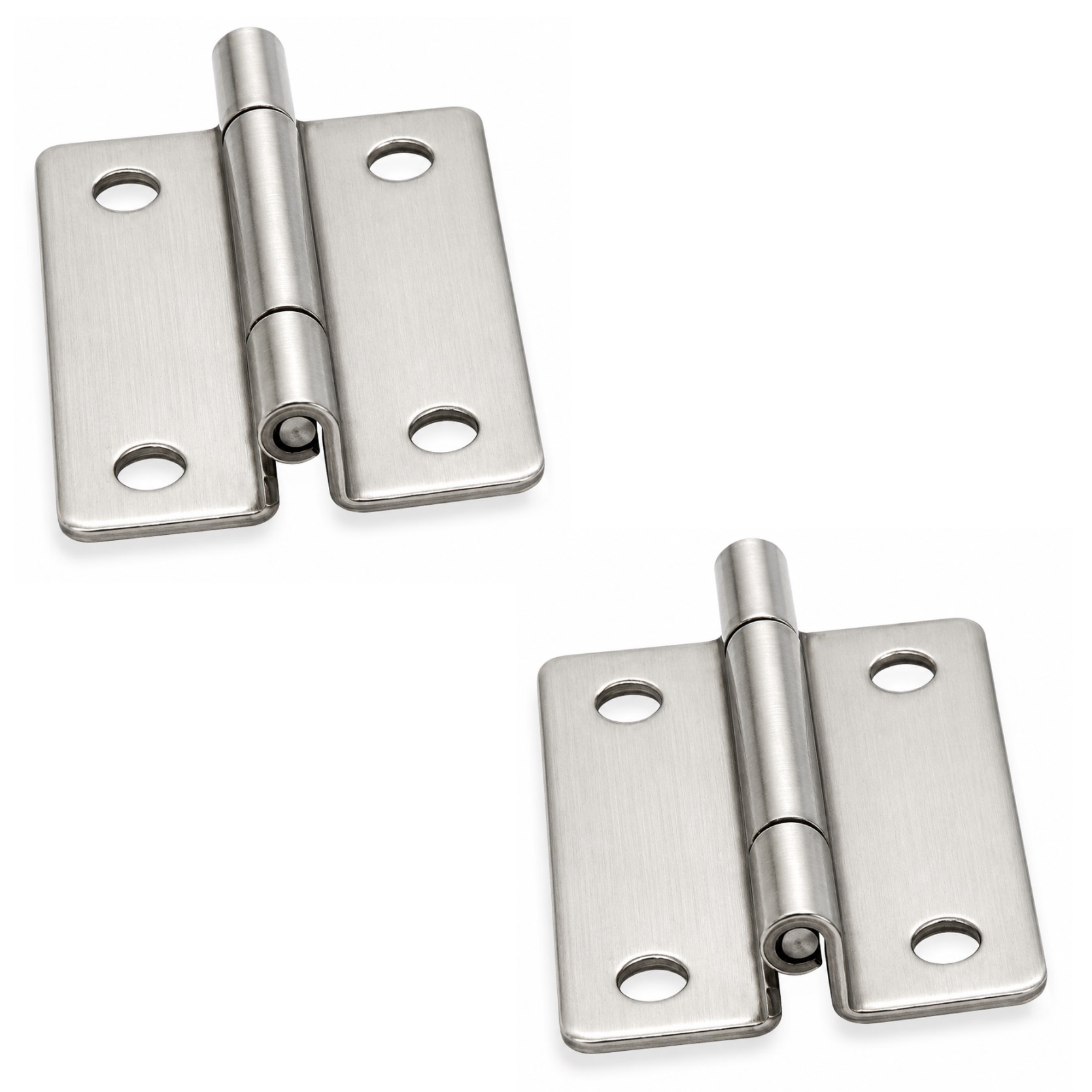

• 2 bucăți TH-25SUS (2233) balama manivelă SUS304 din oțel inoxidabil masiv, lucioasă lustruită, 1-3/8″ (35mm)
• Acest articol nu include șuruburi de montare

Numerele de articol ale producătorului:

• ID articol: 2233
• Numărul obiectului: TH-25SUS

Producător: TOCHIGIYA (Japonia)
