Descriere

Balama de trapă de înaltă calitate în 2 piese, realizată din oțel inoxidabil de înaltă calitate SUS316 (1.4401 sau V4A), suprafață: lustruită lucioasă, B-1013 (13343), dimensiune: 70 mm (2-3/4″)

Aplicație:

Balamale marine robuste pentru trapele navelor, trapele punții, clapetele podelei, trapele de mentenanță și multe altele.

Balamala marină B-1013 (13343) este folosită pentru conectarea mobilă a trapelor, clapetelor și capacelor, în special în construcția navală și în zone cu risc de coroziune.

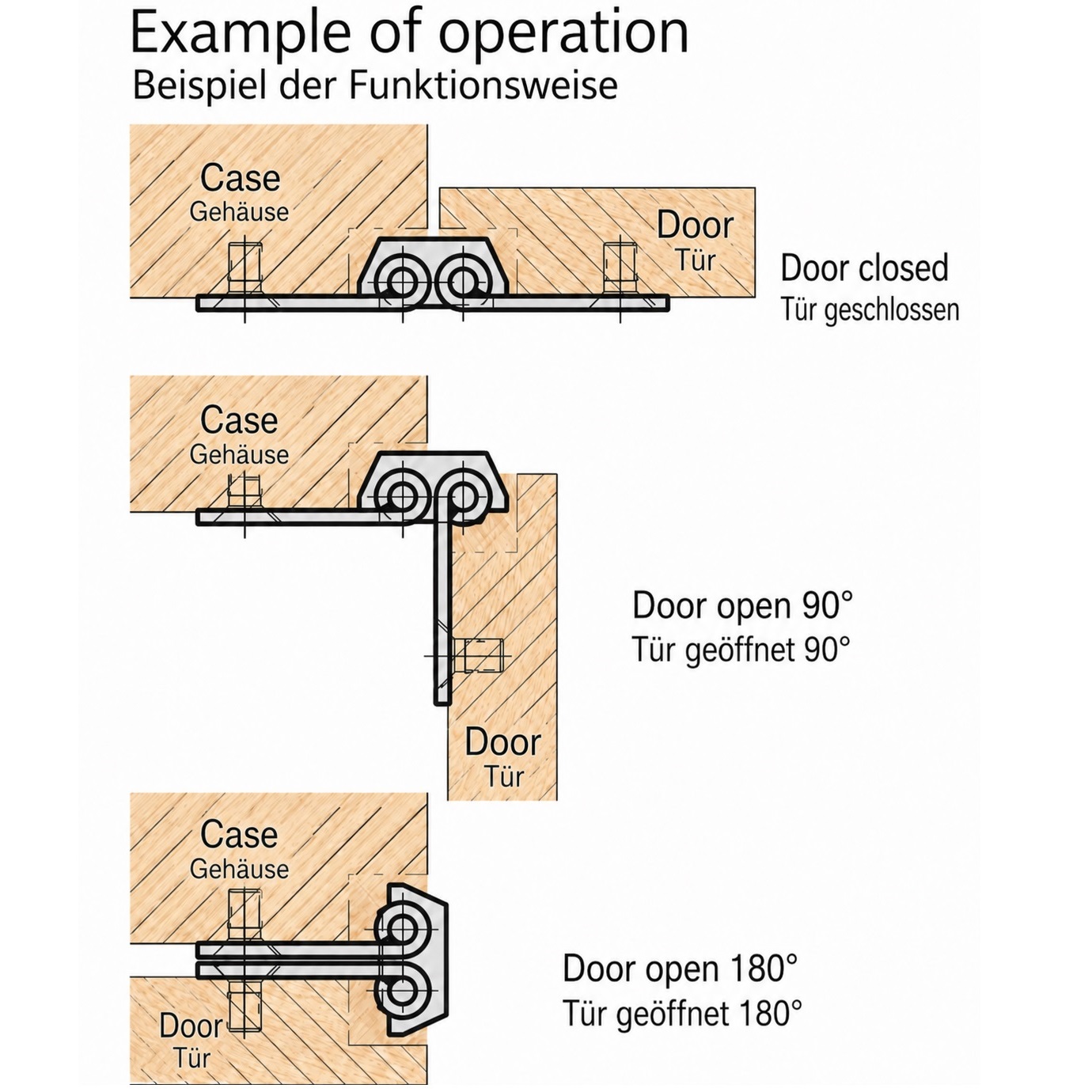

Datorită designului său cu două axe de rotație, balamaua permite un unghi mare de deschidere de până la 180°.

Geometria specială a îmbinării asigură că clapetă se poate mișca controlat în jurul marginii adiacente atunci când este deschisă.

Oțelul inoxidabil robust SUS316 oferă o rezistență foarte bună la coroziune și, prin urmare, este deosebit de potrivit pentru aplicații cu medii cu umiditate și salină.

Designul plat, cu doar câteva piese proeminente, reduce proeminențele enervante și permite utilizarea pe clapetele podelei.

Cele patru găuri învelite permit o fixare stabilă a clapetei și cadrului, făcând din B-1013 o soluție robustă pentru aplicații solicitante la clapete și trape.

Balamalele marine de înaltă calitate B-1013 sunt perfecte, printre altele:

• Glugi de acoperire
• Clapetele carenei
• Trape ale navelor
• Trape de punte
• Clapete inferioare
• Trape de întreținere

Detalii tehnice:

• Greutate: 70 g (pentru 2 piese: 140 g)
• Dimensiune: 70 mm (2-3/4″)
• Instalare ușoară, stabilă
• Proiectare a îmbinărilor pe două axe
• Unghiul fasciculului până la 180°
• Fabricat din oțel inoxidabil SUS316 rezistent la coroziune
• Deosebit de potrivit pentru sectorul maritim
• Design plat și compact
• Doar mici proeminențe la suprafață
• Proiectat pentru șuruburi subterane M5
• Poate fi folosit atât pentru dreapta, cât și pentru stânga
• Strălucitor lustruit
• Rezistent la intemperii, fără rugină sau rezistent la coroziune
• Calitate înaltă a mărcii de la TAKIGEN®

Suprafață:

• Strălucitor lustruit
• Suprafețele lucioase, lustruite, de pe accesoriile și componentele mobilierului îmbunătățesc estetica și le conferă un aspect elegant și de înaltă calitate
• În plus, suprafața netedă face curățarea mai ușoară și asigură o adezivitate mai redusă a murdăriei și a murdăriei

Adunare:

• Fixarea se face cu 4 șuruburi M5 învelite (neincluse)
• Balamaua trapei B-1013 (13343) are patru orificii de montare cu balană
• În primul rând, trebuie determinate pozițiile balamalei pe două axe pe clapetă și cadru, iar cele patru găuri de montare trebuie pregătite conform modelului găurilor
• Distanțarea găurilor este de 2-13/64″ (56 mm) orizontal și 1-1/32″ (26 mm) vertical
• Balamaua este apoi poziționată astfel încât cele două axe articulate să se poată mișca liber, iar clapetă să nu se ciocnească cu cadrul când este deschisă
• Balamaua marină B-1013 este apoi fixată cu patru șuruburi M5 învelite
• Lungimea șurubului trebuie selectată în funcție de grosimea materialului clapetei sau cadrului
• În final, clapetul trebuie mutat cu 180° pe întreaga zonă de deschidere și verificat pentru funcționare gratuită și fără stres

Dimensiunile:

• Lățime totală: 70 mm (2-3/4″)
• Înălțime totală: 40 mm (1-37/64″)
• Grosimea plăcii: 4 mm (5/32″)
• Distanță orizontală: 56 mm (2-13/64″)
• Distanță verticală a găurilor: 26 mm (1-1/32″)
• Găuri de montare: 4 x ⌀6,5 mm
• Coborârea găurilor de montare: ⌀10 mm (25/64″)

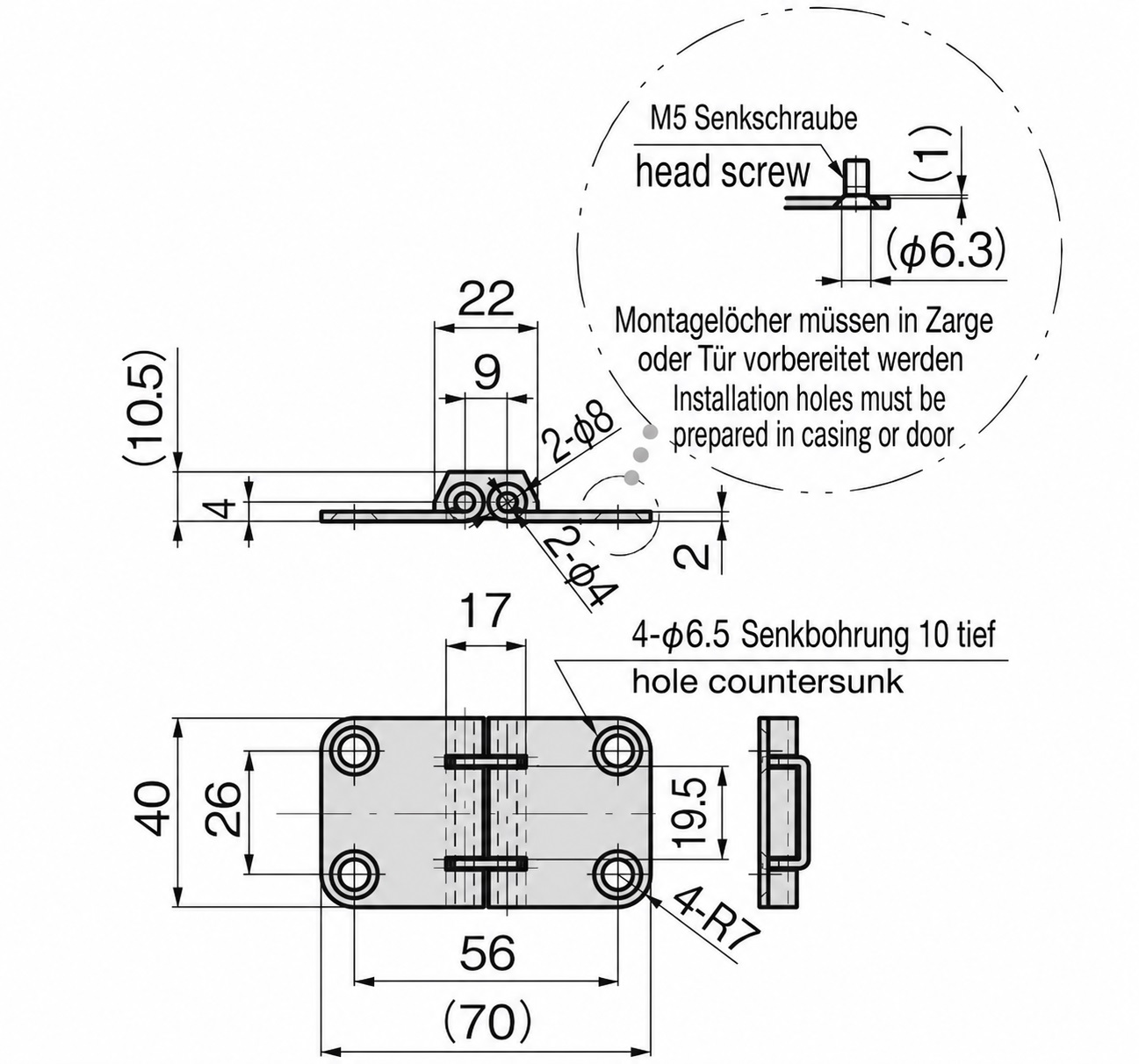

Pentru mai multe dimensiuni și detalii , consultați desenul tehnic.

Material:

• Balamalele marine B-1013 sunt fabricate din oțel inoxidabil de înaltă calitate SUS316 (1.4401 sau V4A)
• Oțelul inoxidabil SUS316 (cunoscut și sub numele de V4A) este un oțel inoxidabil cu rezistență excelentă la coroziune
• Datorită rezistenței lor la substanțele care conțin clor, fitingurile din oțel inoxidabil SUS316 sunt utilizate pentru utilizarea în apropierea coastei și sunt recomandate în mod expres

Inclus în livrare:

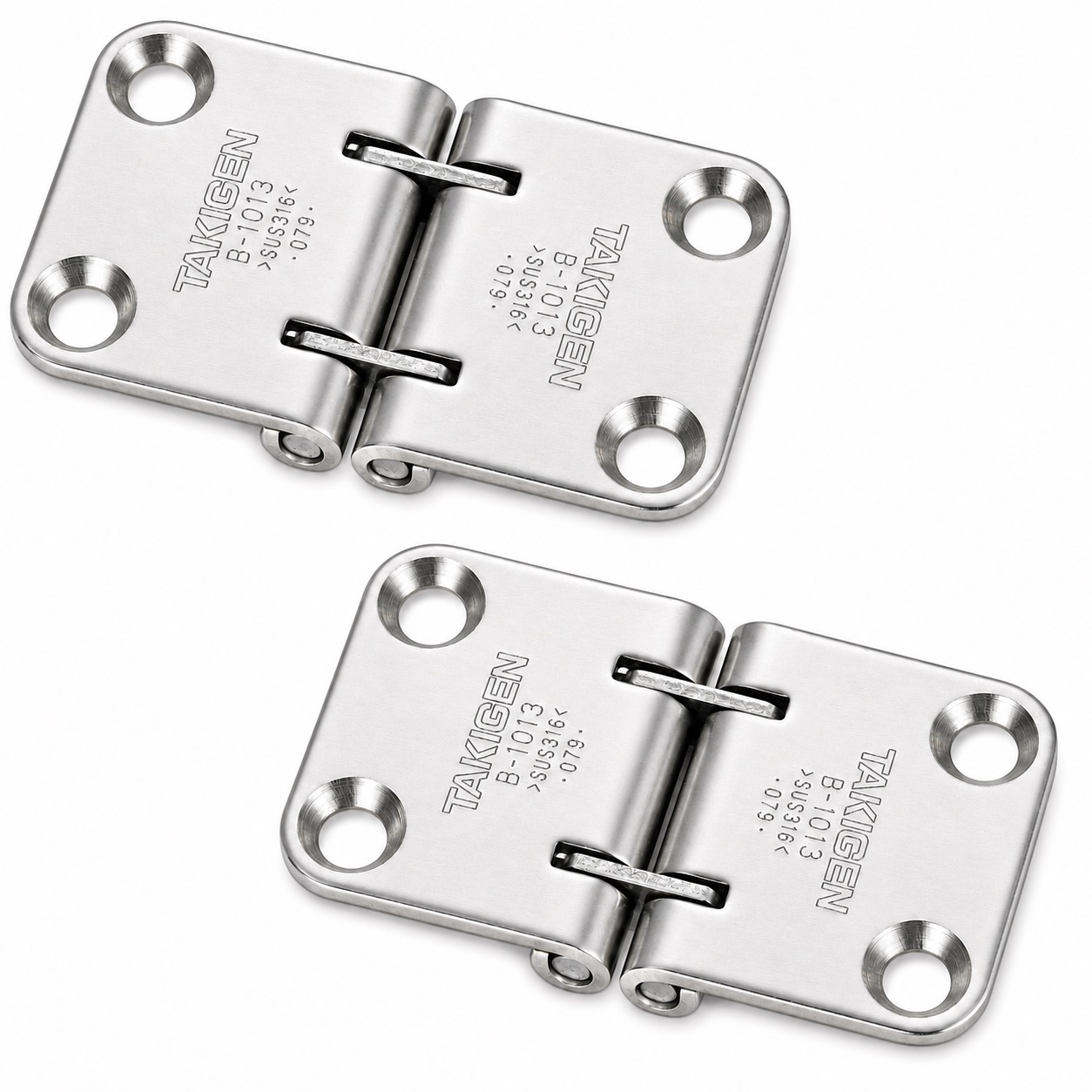

• 2 piese: balama marină B-1013 (13343), realizată din oțel inoxidabil de înaltă calitate SUS316, lustruită lucios, 70 mm (2-3/4″)
• Acest articol nu include șuruburi de montare

Numerele de articol ale producătorului:

• ID articol: 13343
• Număr articol: B-1013

Producător: TAKIGEN (Japonia)
