Descriere

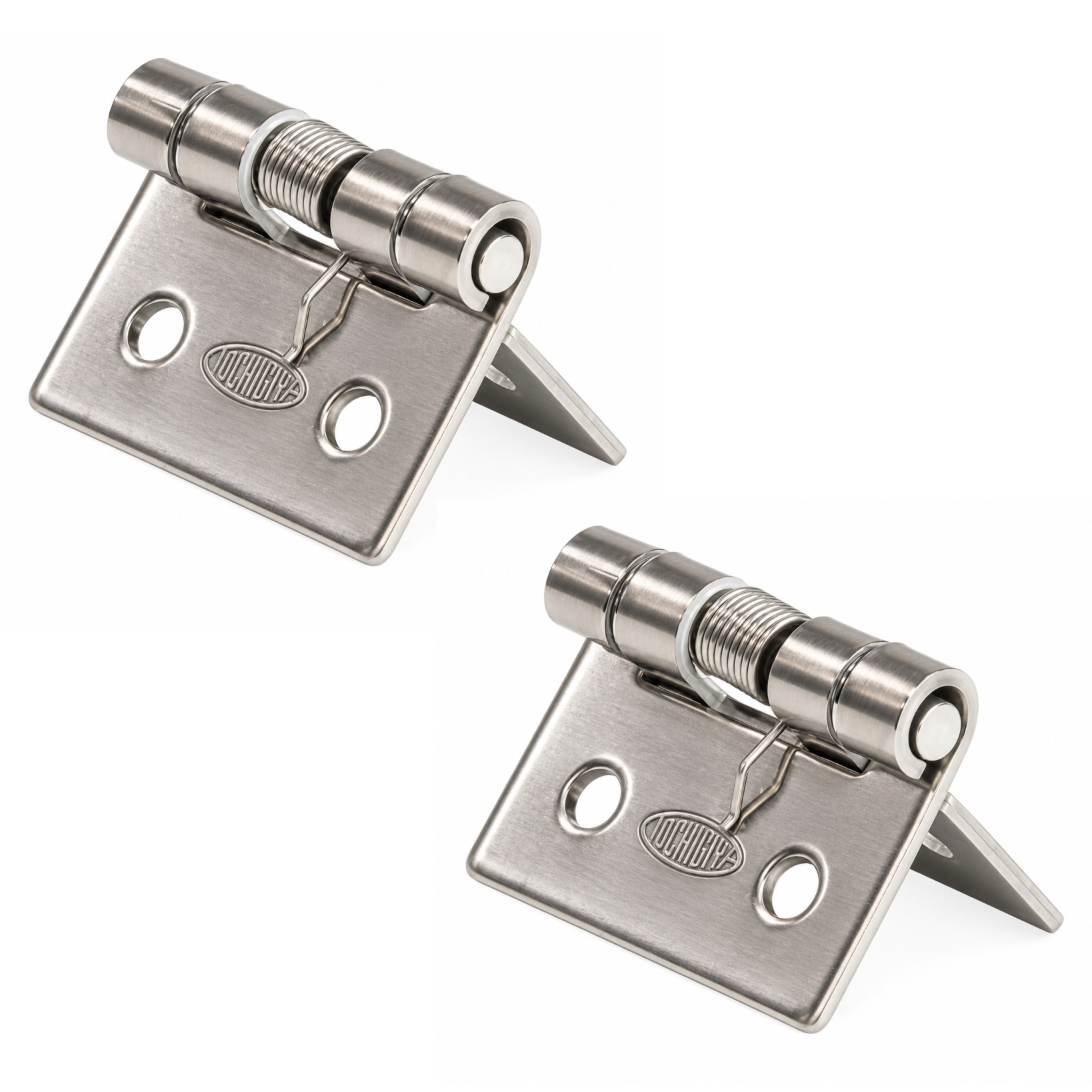

2 piese de curele cu arc de înaltă calitate, realizate din oțel inoxidabil solid SUS304 (V2A sau 1.4301), suprafață: naturală (neprocesată), TH-61SUS-1, dimensiune: 32 mm (1-17/64″)
Aplicație:
Balama robustă cu arc pentru clapete de echipament, uși de carcajă, capace și multe altele.
Balamaua cu arc TH-61SUS-1-0.8 conectează uși, clapete sau capace ușoare la carcasa respectivă și, în același timp, generează o forță clară a arcului în direcția de deschidere.
Arcul integrat în zona pinului balamalei susține deschiderea și asigură deplasarea componentei mobile în direcția poziției deschise.
Cu o forță de arc de referință de la 3,9 N, balamaua arcului TH-61SUS-1 este deosebit de potrivită pentru clapete medii.
Dimensiunea compactă de 32 mm (1-17/64″) x 25 mm (63/64″) permite utilizarea chiar și în spații limitate de instalare.
Construcția integral SUS304 oferă o bună rezistență la coroziune, ceea ce o face potrivită pentru aplicații inginerești mai solicitante.
Patru găuri de montare permit montarea stabilă și ușor de executat cu șuruburi pe carcase, dispozitive și capace.
Curelele cu arc TH-61SUS-1 de înaltă calitate sunt perfecte pentru, printre altele:
- Instrumente de măsurare
- Dispozitive de operare
- Capace pentru mașini
- Dispozitive de comunicații
- Echipamente de birou
- Clapetele dispozitivului
- Uși de închidere
- Coveruri
Detalii tehnice:
- Greutate: 10 g (pentru 2 piese: 20 g)
- Dimensiune: 32 mm (1-17/64″)
- Forță cu arc. Poziția A: 0,8 N, Poziția B: 1,4 N, Poziția C: 1,9 N
- Instalare ușoară, stabilă
- Forța arcului în direcția de deschidere
- Arc integrat pe pinul balamalei
- Fabricat în întregime din oțel inoxidabil SUS304
- Design rezistent la coroziune
- Dimensiuni compacte
- Patru găuri de montare
- Potrivit pentru montare cu șuruburi
- Poziție liberă la 90°
- Design conform RoHS
- Natural (neprelucrat)
- Rezistent la intemperii, fără rugină sau rezistent la coroziune
- Calitatea superioară a brandului TOCHIGIYA®
Suprafață:
- Natural (neprelucrat)
- Suprafața materialului rămâne vizibilă și nu este acoperită de un strat suplimentar
Adunare:
- Atașamentul se face cu 4 șuruburi cu cap de pană M2.5 până la M3 (nu sunt incluse)
- Cureaua de arc TH-61SUS-1 are patru orificii de montare
- Balamaua arcului este poziționată mai întâi în poziția dorită de instalare, între partea fixă a carcasei și ușa, clapetă sau capac mobil
- Direcția de instalare trebuie selectată astfel încât forța arcului să acționeze în direcția dorită de deschidere
- Cele patru găuri de montare sunt apoi aliniate cu punctele de montare sau pre-găurite corespunzător
- Balamaua este apoi fixată cu patru șuruburi potrivite pentru cap de pană sau chiulasă
- După strângere, clapetele trebuie mutate de mai multe ori pentru a controla libertatea de mișcare și direcția de acțiune a arcului
Dimensiunile:
- Lățime totală: 32 mm (1-17/64″)
- Înălțime totală: 25 mm (63/64″)
- Grosimea materialului: 1,2 mm (3/64″)
- Distanță orizontală pentru găuri: 20 mm (25/32″)
- Distanțarea marginilor găurii de montare: 7/32″ (5,5 mm)
- Distanță verticală pentru găuri: 14 mm (35/64″)
- Găuri de montare: 4x ⌀3,2 mm (1/8″)

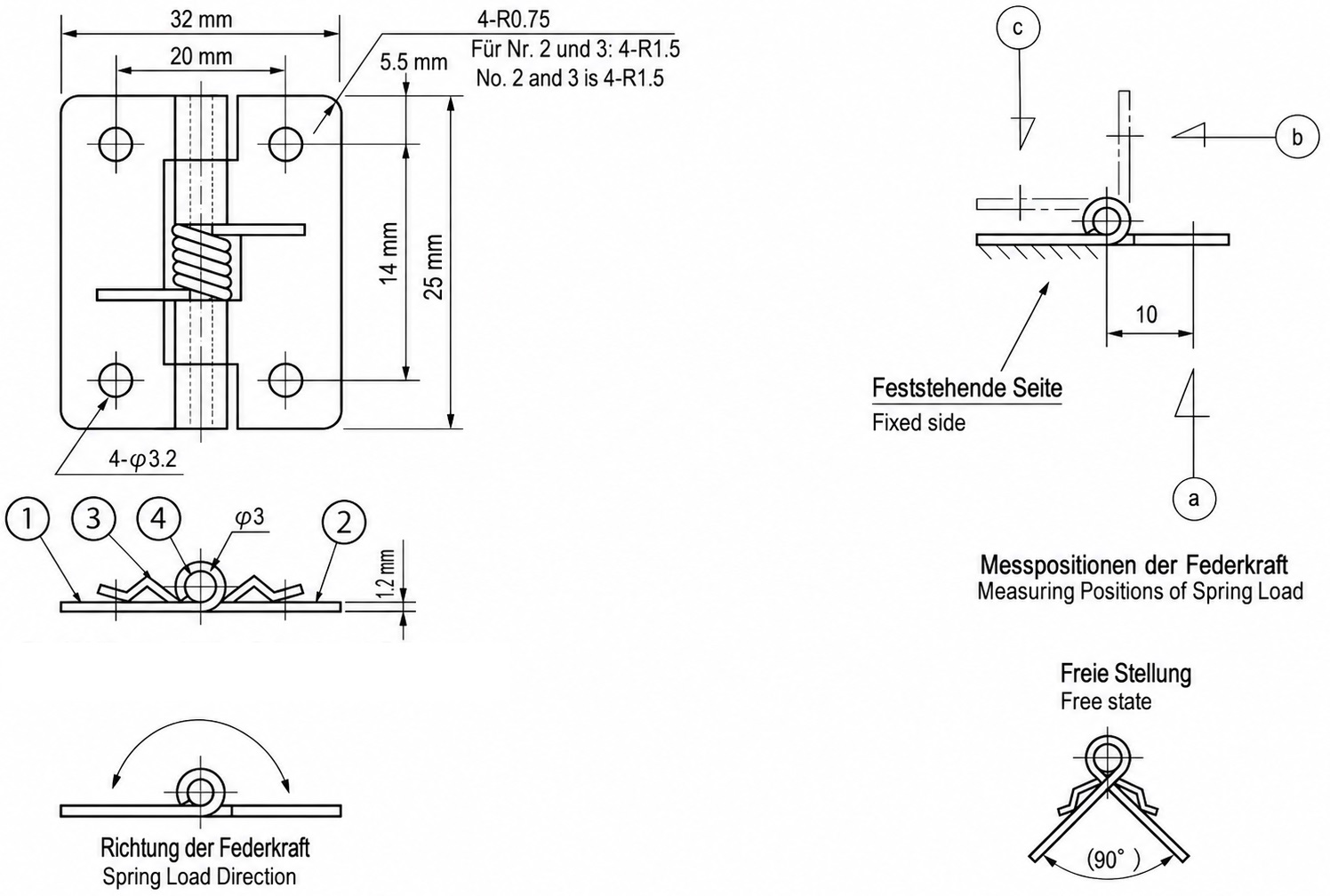

Pentru mai multe dimensiuni și detalii , consultați desenul tehnic.
Material:
- Curelele cu arc TH-61SUS-1 sunt fabricate din oțel inoxidabil solid SUS304 (V2A sau 1.4301)
- Oțelul inoxidabil SUS304 se caracterizează prin rezistența sa ridicată la coroziune și durabilitate, ceea ce îl face ideal pentru utilizarea în medii solicitante
- În plus, oferă o interfață atractivă, modernă și ușor de întreținut
Inclus în livrare:
- Balama cu arc în 2 piese, TH-61SUS-1, realizată din oțel inoxidabil solid SUS304, natural (neprocesat), 32 mm (1-17/64″)
- Acest articol nu include șuruburi de montare
Numerele de articol ale producătorului:
- ID articol: TH-61SUS-1
Producător: TOCHIGIYA (Japonia)
