Descriere

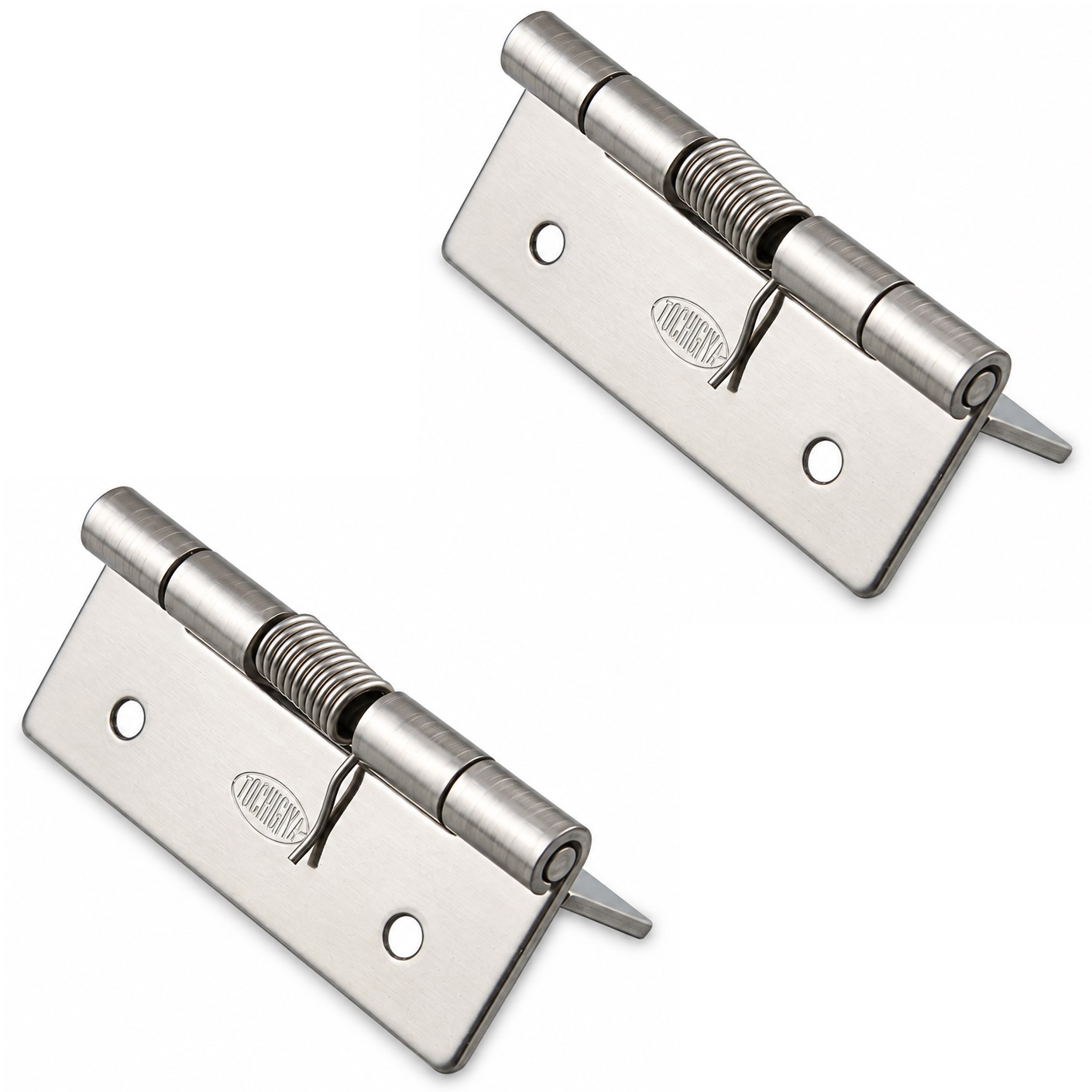

2 piese, bandă de arc de înaltă calitate, cuplu: 12,3 N·m, realizată din oțel inoxidabil solid SUS304 (V2A sau 1.4301), suprafață: naturală (neprocesată), TH-61SUS-3, dimensiune: 38 mm (1-1/2″)

Aplicație:

Balama robustă cu arc pentru clapete de echipament, uși de carcajă, capace și multe altele.

Balamala cu arc TH-61SUS-3 permite deschiderea automată a clapetelor și a ușilor ușoare printr-un arc integrat în pinul balamalei.



Forța arcului acționează în direcția deschiderii și astfel susține oscilația componentelor în mișcare.

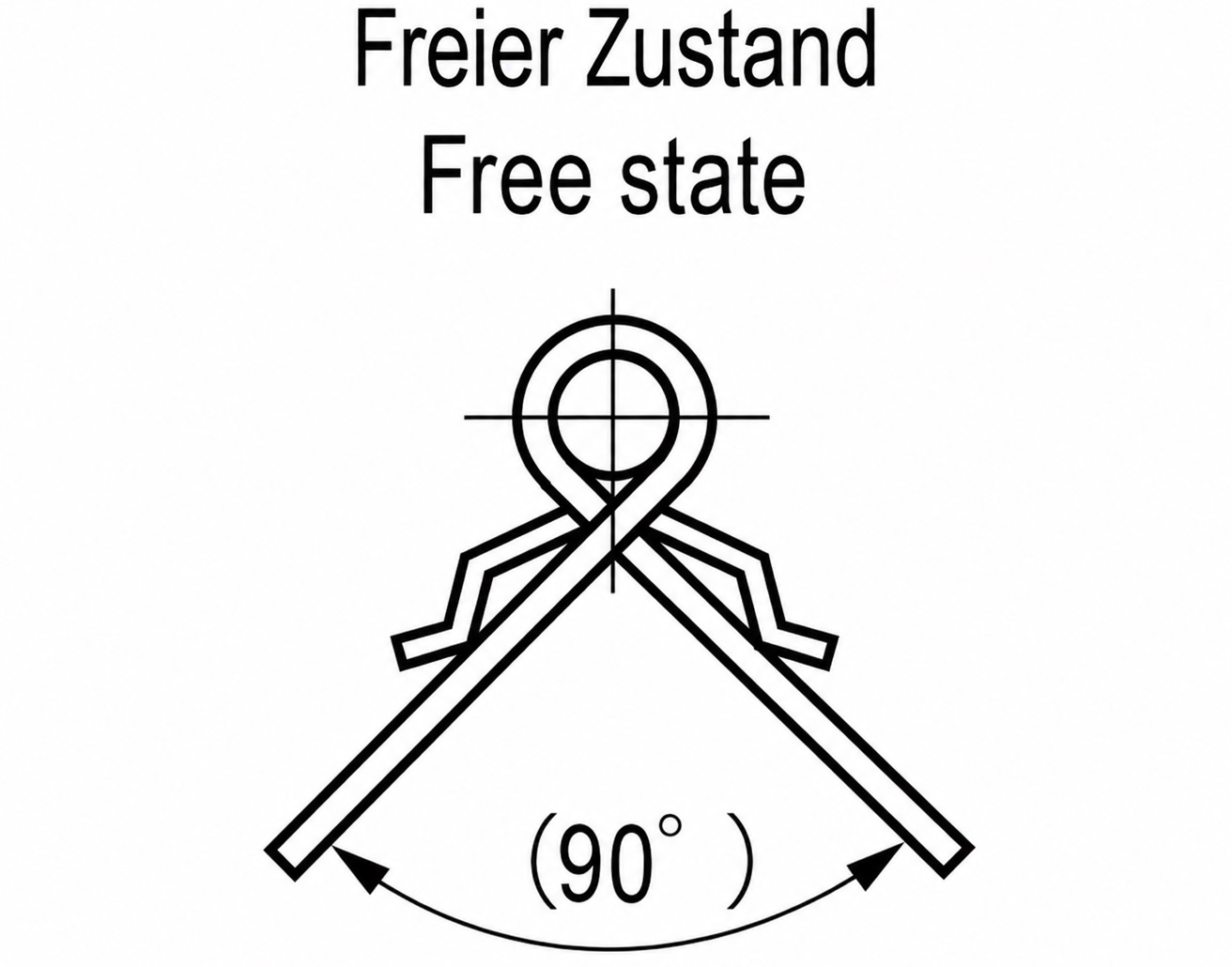

În poziția liberă, balamaua este amplasată la 90°, ceea ce o face deosebit de potrivită pentru clapete de echipament, capace și uși ale carcasei.

Realizată integral din SUS304, construcția oferă o rezistență ridicată la coroziune și este potrivită și pentru condiții de operare mai solicitante și pentru aplicații tehnice de lungă durată.

Patru găuri de montare permit o montare ușoară și sigură cu șurub.

Dimensiunile compacte de 38 mm (1-1/2″) x 51 mm (2-1/64″) permit integrarea balamalei arcului în proiectele dispozitivelor, carcasei și mașinilor pentru a economisi spațiu.

Balamalele cu arc TH-61SUS-3 de înaltă calitate sunt perfecte pentru, printre altele:

• Trape de întreținere
• Carcase pentru mașini
• Echipamente de birou
• Dispozitive de comunicații
• Instrumente de măsurare
• Clapetele dispozitivului
• Uși de închidere
• Coveruri

Detalii tehnice:

• Cuplu: 12,3 N·m
• Greutate: 19 g (pentru 2 piese: 38 g)
• Dimensiune: 38 mm (1-1/2″)
• Disponibil în 4 cupluri: 1,9 N, 8,8 N, 12,3 N și 12,8 N
• Instalare ușoară, stabilă
• Forța arcului în direcția de deschidere
• Arc integrat în pinul balamalei
• Poziție liberă la 90°
• 4 găuri de montare
• ⌀3,2 mm (1/8″) găuri de montaj
• Grosimea materialului: 1,5 mm (1/16″)
• Design compact de 38 mm (1-1/2″) x 51 mm (2-1/64″)

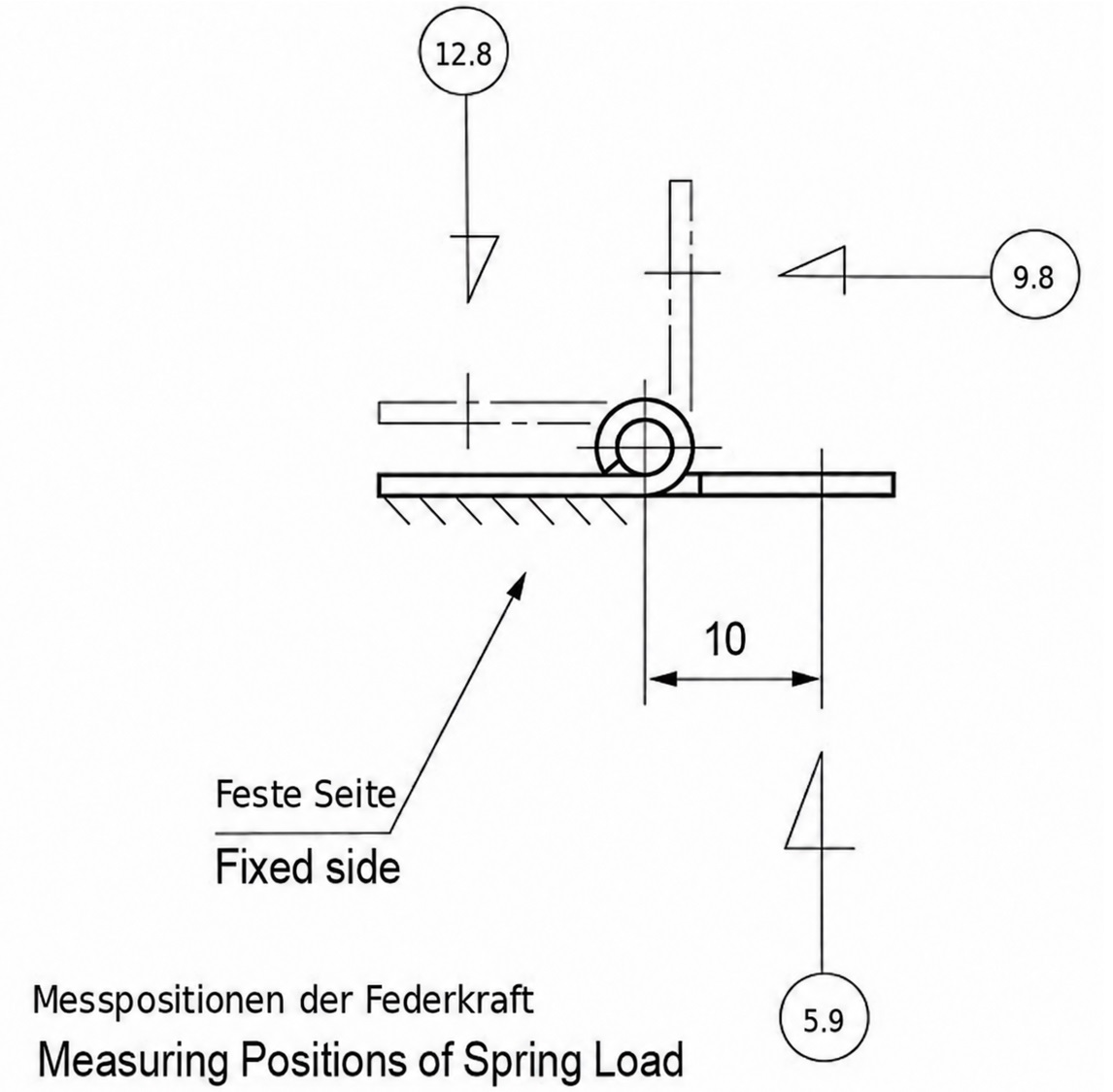

• Forța arcului de referință la poziția a: 5,9 N (600 gf)
• Forța de referință a arcului la poziția b: 9,8 N (1000 gf)
• Forța arcului de referință la poziția c: 12,8 N (1300 gf)
• Potrivit pentru uși și clapete ușoare
• Natural (neprelucrat)
• Rezistent la intemperii, fără rugină sau rezistent la coroziune
• Calitatea superioară a brandului TOCHIGIYA®

Suprafață:

• Natural (neprelucrat)
• Suprafața materialului rămâne vizibilă și nu este acoperită de un strat suplimentar

Adunare:

• Fixarea se face cu 4 șuruburi cu cap de tavă M3 sau șuruburi cu cap rotund plat, de preferat din oțel inoxidabil (neinclus)
• Cureaua cu arc TH-61SUS-3 are 4 orificii de montare
• Mai întâi, punctele de montare trebuie marcate conform modelului de găuri de 25 mm (63/64″) x 32 mm (1-17/64″) și găurile de montare necesare trebuie pregătite
• Balamaua arcului este apoi atașată de suprafața fixă cu o frunză de balama și de clapetă sau ușă mobilă cu cealaltă lamă
• Direcția de instalare trebuie selectată astfel încât forța arcului să acționeze în direcția dorită de deschidere
• Patru șuruburi cu cap de pană M3 sau cu ⌀3 mm pentru suprafețe din lemn sunt potrivite pentru fixare
• Șuruburile sunt strânse uniform, fără a deforma aripile balamalei
• În final, clapetă trebuie mutată de mai multe ori și efectul dorit de deschidere al balamalei arcului trebuie verificat (pentru mai multe detalii, vezi desenul de ansamblu)

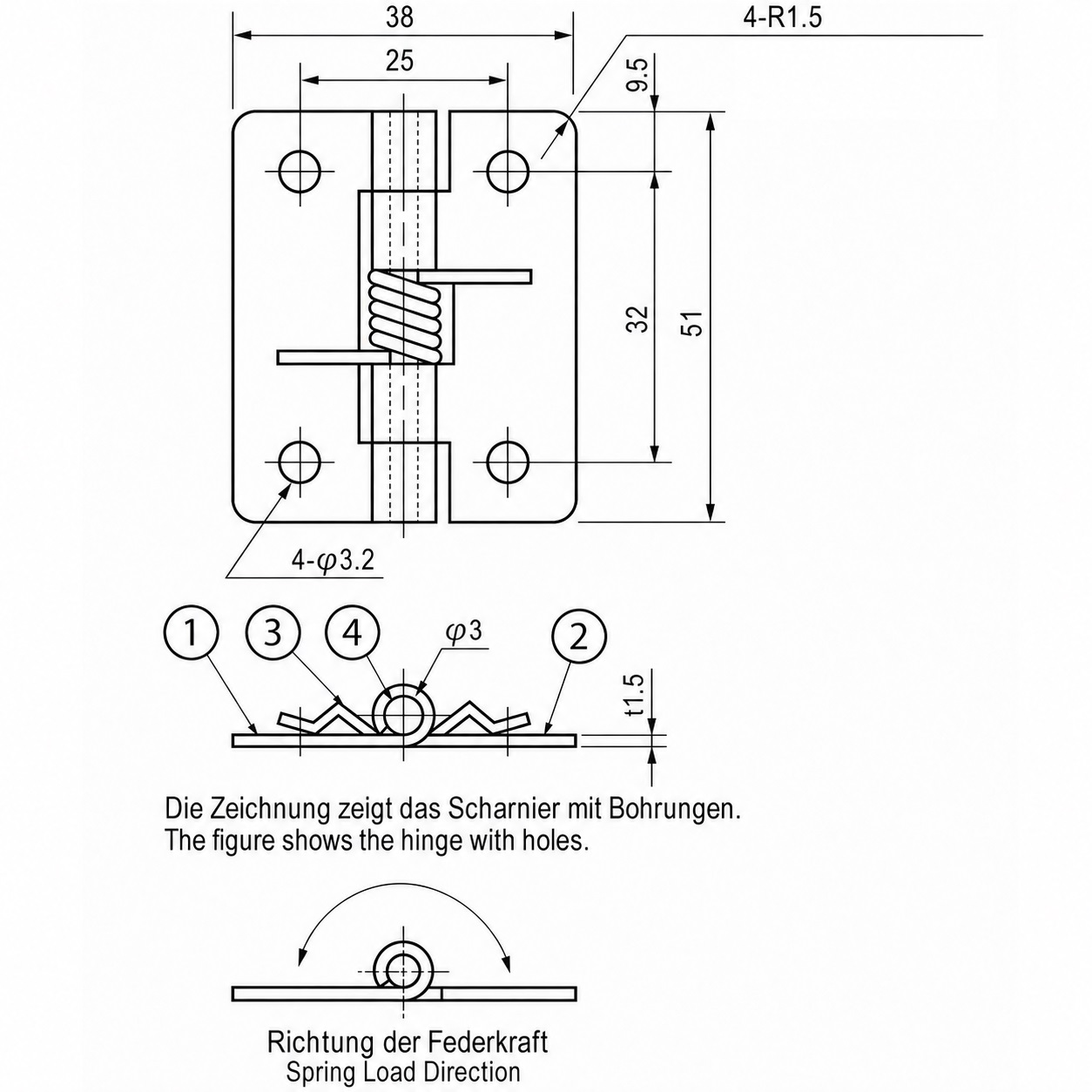

Dimensiunile:

• Lățime totală: 38 mm (1-1/2″)
• Înălțime totală: 51 mm (2-1/64″)
• Grosimea materialului: 1,5 mm (1/16″)
• Distanță orizontală pentru găuri: 25 mm (63/64″)
• Distanța dintre marginea superioară și centrul alezajului: 3/8″ (9,5 mm)
• Distanțare verticală a găurilor: 32 mm (1-17/64″)
• Găuri de montare: 4 x ⌀3,2 mm (1/8″)
• Raza colțului: R1,5 mm (1/16″)
• Știft de balama: ⌀3 mm (1/8″)
• Autonomie: 90°



Pentru mai multe dimensiuni și detalii , consultați desenul tehnic.

Material:

• Balamalele cu arc TH-61SUS-3 sunt fabricate din oțel inoxidabil solid SUS304 (V2A sau 1.4301)
• Oțelul inoxidabil SUS304 se caracterizează prin rezistența sa ridicată la coroziune și durabilitate, ceea ce îl face ideal pentru utilizarea în medii solicitante
• În plus, oferă o interfață atractivă, modernă și ușor de întreținut

Inclus în livrare:

• Balama cu arc în 2 piese, TH-61SUS-3, realizată din oțel inoxidabil solid SUS304, natural (neprocesat), 38 mm (1-1/2″)
• Acest articol nu include șuruburi de montare

Numerele de articol ale producătorului:

• ID articol: TH-61SUS-3

Producător: TOCHIGIYA (Japonia)
